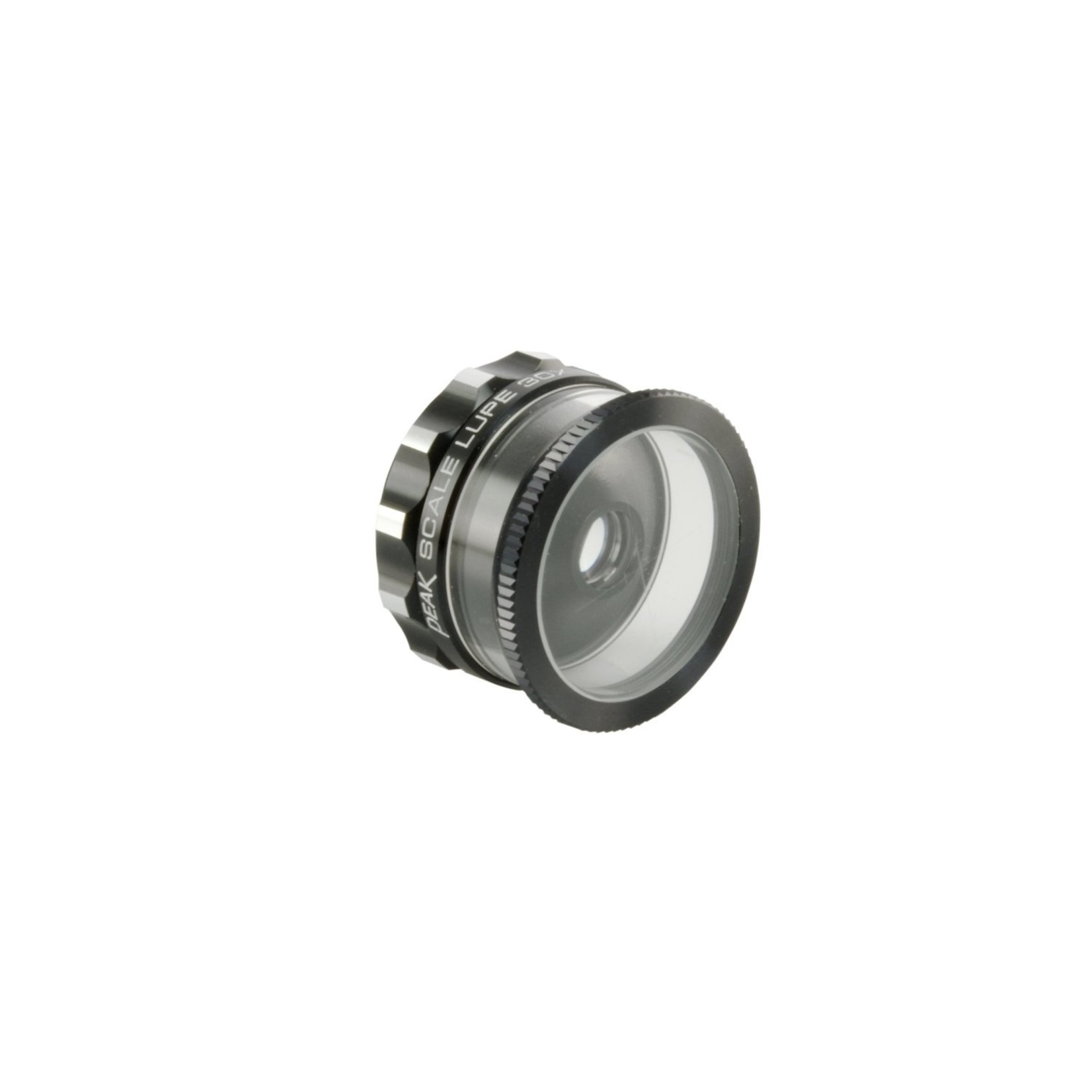

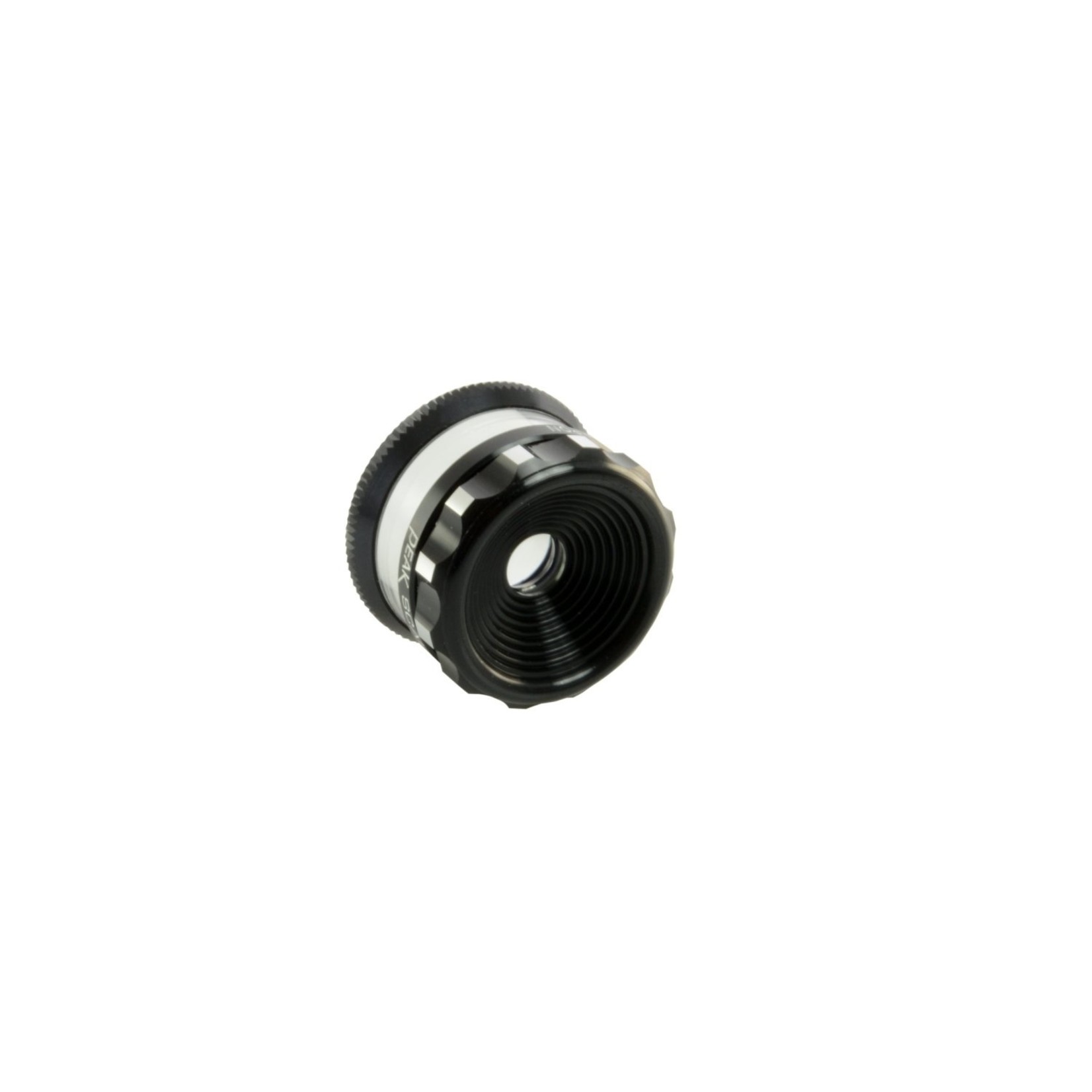

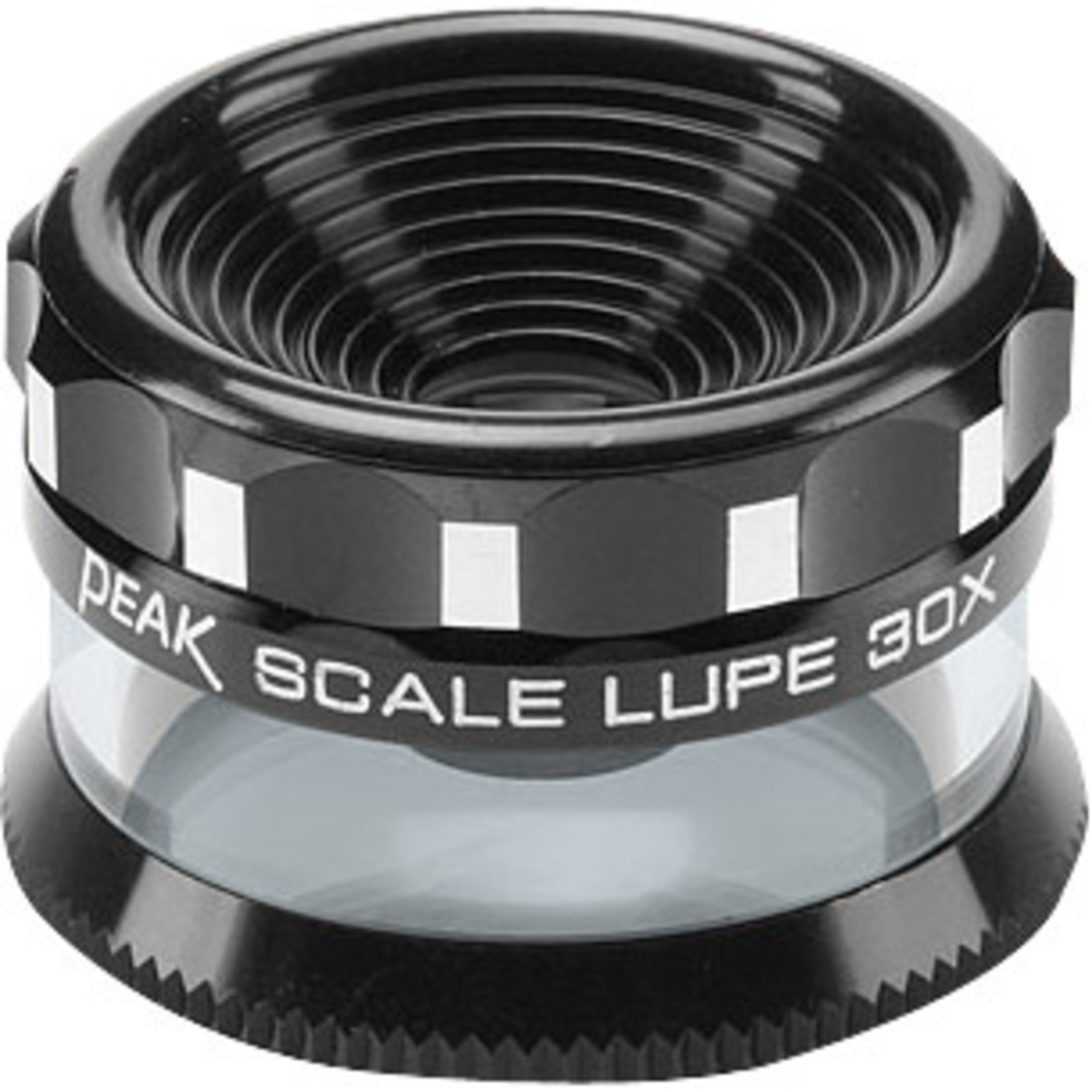

A lupa de medição 2037 é uma lupa de grande angular com uma ampliação de 30x em combinação com uma graduação de escala de vidro de 0,05 mm. Para permitir a observação nítida de todo o campo de 7 mm de diâmetro com uma ampliação de 30x do objecto, a lupa foi recentemente desenvolvida. A curvatura do campo bem como a aberração cromática lateral foram perfeitamente corrigidas por uma combinação de quatro lentes. Duas das lentes são feitas com um novo tipo de vidro óptico. Além disso, todas as seis interfaces ar-vidro são multicamadas para evitar reflexos internos (revestimento anti-reflexo). Para esta lupa de medição, há uma escolha de duas escalas adicionais em preto e duas escalas em branco (ver visão geral). Mais uma vez, a óptica perfeita é utilizada para alcançar um alcance de visualização e medição muito grande em relação à ampliação.

Ampliação: 30x
Comprimento de medição: 5 mm
Campo de visão: 7 mm
Tamanho: 30 x 23 milímetros
Peso líquido: 35 gramas

Nota: Se a lupa de medição 2037 for para ser utilizada, por favor note que o desenho da lupa é extremamente plano (apenas 23 mm) e o utilizador deve colocar o olho perto da óptica. Quando usado em materiais planos (sobre uma mesa), a lupa de medição não é adequada e recomenda-se a utilização de um microscópio de medição 2008-25 com escala de 0,05 mm (comprimento de medição 3,0 mm - campo de visão 3,3 mm). A lupa de medição 2037 é utilizada quando pequenos objectos são segurados numa mão e a lupa de medição é guiada na outra mão.

Ao utilizar este instrumento, ajustar a distância entre a escala de vidro e a lupa, rodando o anel de lupa canelado até que a imagem ampliada da escala esteja em foco. Depois disso, nenhum reajustamento é necessário até o utilizador mudar. Girando o anel para a esquerda até ao limite e girando-o um pouco mais vigorosamente, a lupa pode ser retirada do tubo transparente com a escala e utilizada como lupa autónoma.

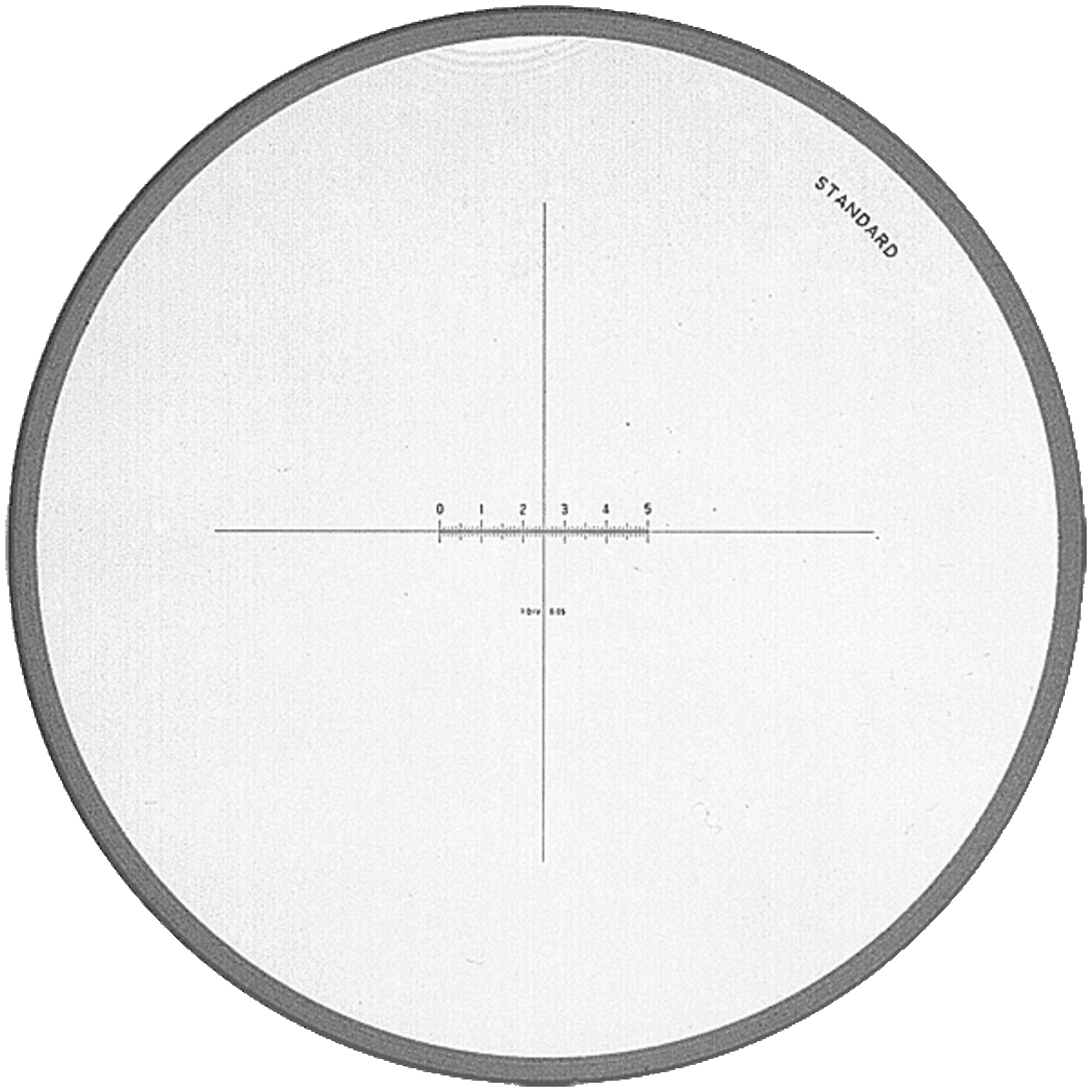

A escala padrão apresentada à direita está incluída com a lupa. Além disso, as escalas em preto (para fundos claros) e em branco (para fundos escuros) podem ser compradas com esta lupa.

Na óptica, um achromat é um sistema de duas lentes que consiste em óculos com números Abbe diferentes (diferentes graus de dispersão). O sistema contém uma lente convergente (geralmente feita de vidro de coroa) e uma lente divergente com um número Abbe menor e, portanto, uma dispersão mais forte do que a lente convergente (geralmente feita de vidro de sílex). Isto permite o erro de cor longitudinal que cada lente simples tem de ser corrigido para dois comprimentos de onda, ou seja, o sistema tem o mesmo recorte para estas duas cores.
