Todos eles são fornecidos com hastes de 1/2" de diâmetro endurecidas e rectificadas, de modo a poderem ser adaptados a todas as máquinas através da utilização de pinças. Sugere-se que, se forem utilizados continuamente numa máquina, sejam equipados com as suas próprias pinças.

Os microscópios de centragem da série CS possuem um dispositivo de centragem "prismático" em que apenas são necessários dois parafusos para uma centragem especialmente simples e rápida para compensar a excentricidade do fuso. A definição prismática na Série CS tem a vantagem de não alterar as definições de um eixo enquanto está a ajustar o outro eixo, uma vez que ambas as definições são totalmente independentes uma da outra. Ambos os métodos podem ser rapidamente dominados. São fornecidas instruções especiais com as unidades. É fácil ajustar o microscópio para obter sempre uma centragem perfeita.

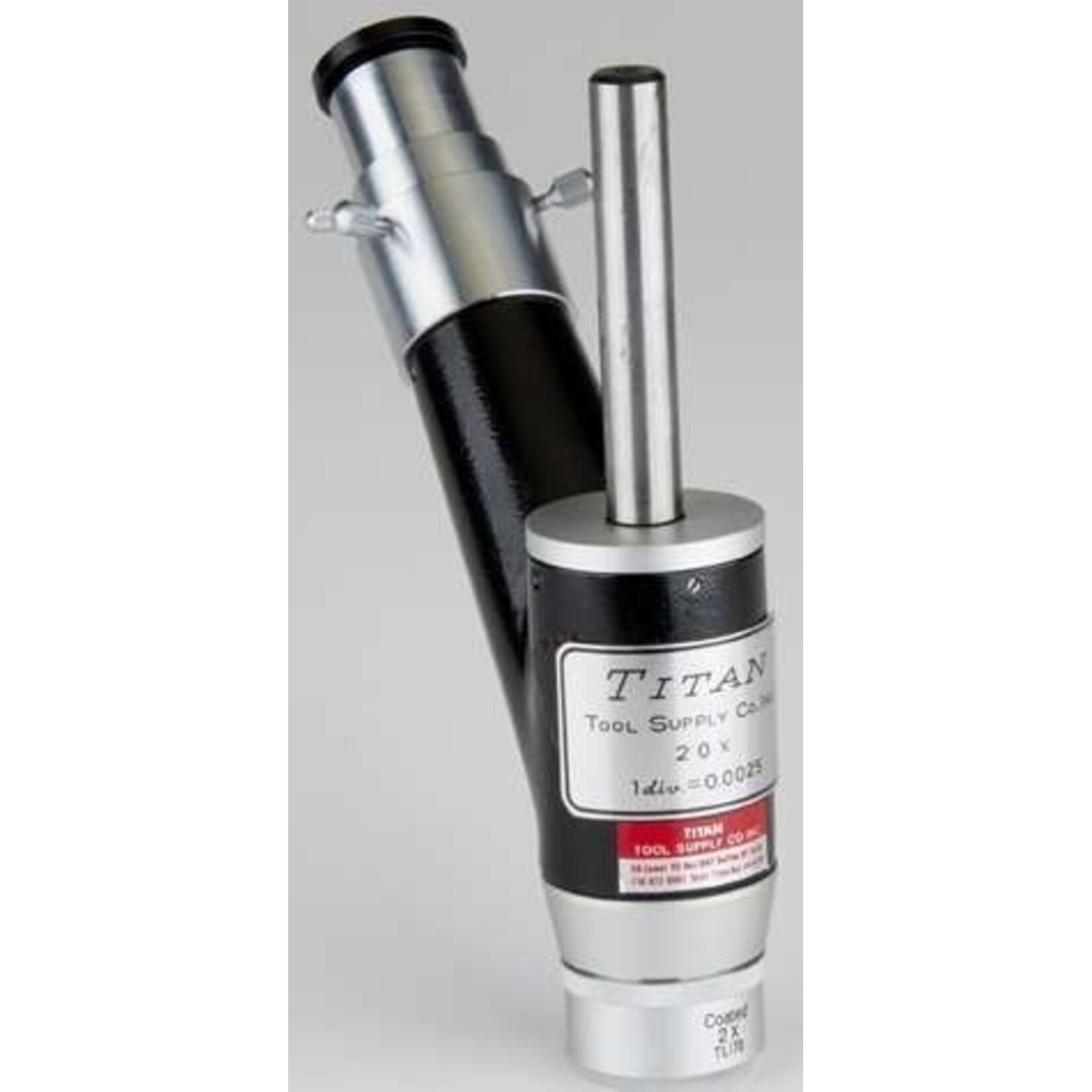

Os microscópios de centragem Titan têm uma imagem vertical, opticamente correcta da esquerda para a direita, de modo a que o operador veja a peça de trabalho com o microscópio da mesma forma que sem ele.

Os microscópios de centragem Titan foram concebidos para a preparação e inspeção de trabalhos com fresadoras verticais, grandes perfuradoras, mandriladoras, tornos, máquinas de descarga eléctrica, máquinas controladas por fita, prensas de perfuração. Três máquinas de medição por coordenadas.

Os microscópios de centragem CS estão disponíveis em 5 modelos principais:

• CS-10X ampliação de 10X
• CS-20X ampliação de 20X
• CS-50X ampliação de 50X
• CS-100X ampliação 100X
• CS-200X ampliação de 200X

Aplicações:

CS-10X: A unidade foi especialmente concebida para as mandriladoras, devido à sua distância focal extremamente longa. Também pode ser utilizado em fresadoras verticais ou berbequins quando é necessária uma grande distância focal.

CS-20X: Um microscópio de centragem que é particularmente adequado para utilização em máquinas de erosão por faísca e fresadoras do tipo Bridgeport e algumas máquinas de medição por coordenadas. Tem um campo de visão mais amplo, uma distância focal mais longa e um tubo ocular mais longo, permitindo ao observador um acesso mais fácil ao microscópio, uma vez que o tubo ocular é quase horizontal. O método de centragem prismático de 2 parafusos para a extensão do fuso permite uma configuração fácil e rápida.

CS-50X: Esta unidade foi especialmente concebida para ser utilizada em máquinas de medição por coordenadas, tais como "Moore, Sip, Bendix, Boice, Numerex", etc. Tem um campo de visão maior. Tem um campo de visão mais amplo, maior distância entre linhas no retículo, maior ampliação e um dispositivo de centragem de concentricidade do fuso prismático para uma configuração fácil e rápida.

CS-100X: Este modelo é ideal para medições extremamente próximas ou distâncias de trabalho curtas. É ideal para máquinas de medição por coordenadas ou medição, dimensionamento e localização de aparas em miniatura, sendo possível efetuar medições de 0,0001" a 0,00005". A máquina em que estes dispositivos são utilizados deve ser absolutamente estável e não deve vibrar devido às elevadas ampliações.

CS-200X: Este modelo é ideal para medições extremamente próximas ou distâncias de trabalho curtas. É ideal para máquinas de medição por coordenadas ou para a medição, dimensionamento e localização de aparas em miniatura, sendo possível efetuar medições de 0,0001" a 0,00005". A máquina em que estes aparelhos são utilizados deve ser absolutamente estável e não deve vibrar devido às elevadas ampliações.

Distâncias de trabalho:

• CS-10X: 159 mm
• CS-20X: 71 mm
• CS-50X: 12 mm
• CS-100X: 6 mm
• CS-200X: 1,5 mm

Campos de visão:

• CS-10X: 18 mm
• CS-20X: 8 mm
• CS-50X: 3,6 mm
• CS-100X: 1,7 mm
• CS-200X: 0,8 mm

Geometria da retícula na ocular:

• CS-10X: Consiste em linhas cruzadas de 90° e 6 círculos concêntricos de .100", .200", .300", .400", .500" e .600" de diâmetro
• CS-20X: Consiste em linhas cruzadas de 90° e 6 círculos concêntricos de .050", .100", .150", .200", .250" e .300" de diâmetro
• CS-50X: Consiste em linhas cruzadas de 90° e 6 círculos concêntricos de .020", .400", .060", .080", .100" e .120" de diâmetro
• CS-100X: Consiste em linhas cruzadas de 90° e 6 círculos concêntricos de .010", .020", .030", .040", .050" e .060" de diâmetro
• CS-200X: Consiste em linhas cruzadas de 90° e 6 círculos concêntricos de .005", .010", .015", .020", .025" e .030" de diâmetro

Disponível como opção (a pedido):

• Em vez de uma ocular de 10x, todos os modelos estão disponíveis com uma ocular de 20x (ampliação total duplicada - campo de visão reduzido a metade)
• As oculares podem ser fornecidas com apenas uma cruz em vez de cruzetas e círculos concêntricos
• Opcionalmente, está disponível um adaptador ocular para montagem de uma câmara USB ou HDMI

ADAPTADOR DE VÍDEO PARA MICROSCÓPIOS DE CENTRAGEM EM TITÂNIO:

Todos os microscópios de centragem em titânio da série CS podem ser facilmente convertidos para vídeo. Tudo o que precisa de fazer é remover a ocular e utilizar o adaptador de vídeo. Estes adaptadores de vídeo enroscam-se diretamente na montagem em C de qualquer câmara de vídeo. O microscópio de centragem pode continuar a ser centrado no ponto de rotação de um fuso. A única diferença é que a imagem é agora apresentada no ecrã do monitor de vídeo. Isto pode ser especialmente desejável para grandes máquinas de medição por coordenadas, grandes mandriladoras de gabarito e qualquer máquina onde seja impossível olhar para o óculo devido ao tamanho da mesa ou a obstruções na máquina.
