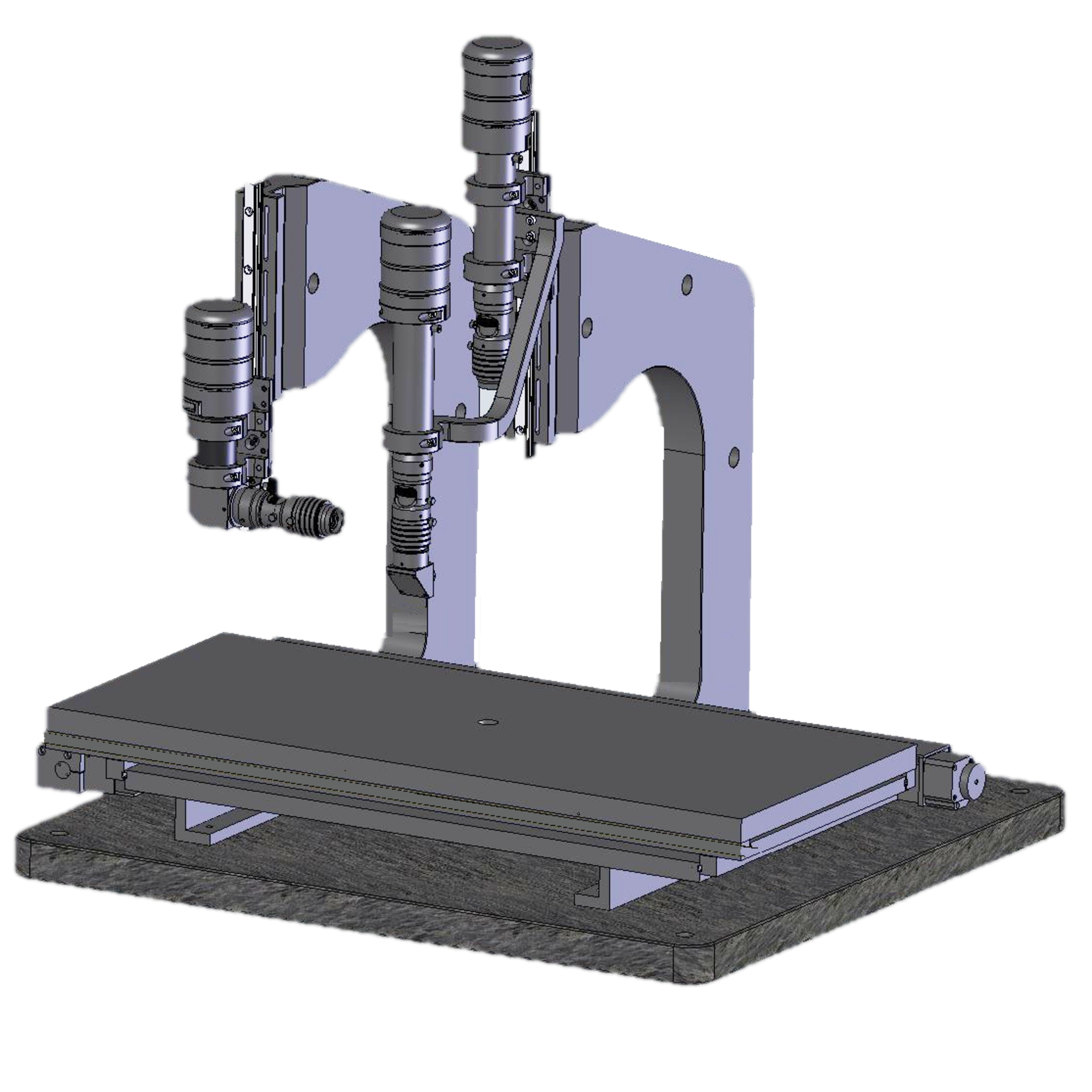

Este modelo especial com três ópticas de zoom 12x foi concebido para tarefas especiais de montagem e inspecção. A óptica esquerda é angulada e ajustada para se alinhar com o mesmo ponto focal visado pela óptica de zoom horizontal e terceira frente montada. A óptica, com uma distância de trabalho de 165 mm, oferece uma gama de zoom de 40x a 300x de ampliação (campo de visão de 10 mm a 1,5 mm). Para ajuste de altura, as duas ópticas de zoom são montadas em guias de precisão com um ajuste de foco fino adicional. As guias são montadas em dois braços de suporte de alumínio extremamente pesados com uma ranhura guia. A placa base é constituída por uma placa de granito de 40 mm de espessura com pés ajustáveis.



A fase de medição transversal motorizada com uma gama de medição de 600 x 200 mm pode ser fornecida com uma placa de inserção em vidro ou metal. Uma placa de luz LED regulável está incluída na entrega. Uma luz de fundo paralela pode ser fornecida como opção. A óptica zoom tem três luzes especiais com anéis de LED com escurecimento no âmbito padrão de fornecimento. Outros tipos de iluminação também podem ser utilizados aqui como opção. O software de medição Metric MT está incluído no âmbito da entrega.



Por favor, não hesite em contactar-nos para outros tamanhos de fases de medição cruzada, configurações ópticas ou motorização dos sistemas de zoom.
