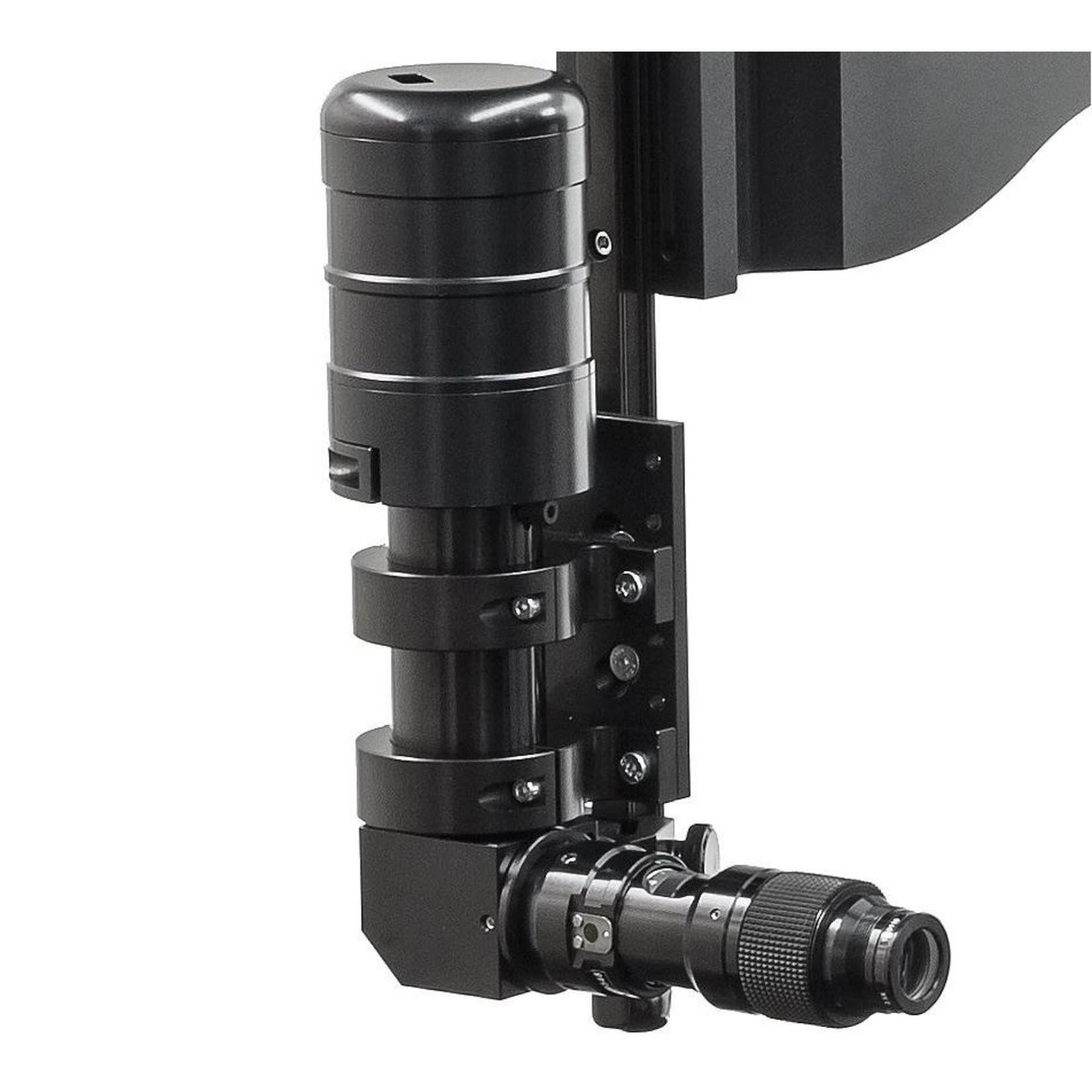

Este modelo especial foi concebido para tarefas especiais de montagem e inspecção. A óptica esquerda é angulada e ajustada para se alinhar com o mesmo ponto de foco que a óptica de zoom montada horizontalmente. A óptica de zoom 12x com uma distância de trabalho de 165 mm oferece uma gama de zoom de 40x a 300x de ampliação (campo de visão de 10 mm a 1,5 mm). Para ajuste de altura, as duas ópticas de zoom são montadas em guias de precisão com um ajuste de foco fino adicional. As guias são montadas em dois braços de suporte de alumínio extremamente pesados com uma ranhura guia. A placa base é constituída por uma placa de granito de 40 mm de espessura com pés ajustáveis.



A mesa de medição transversal manual com uma gama de medição de 300 x 230 mm pode ser fornecida com uma placa de inserção em vidro ou metal. Uma placa de luz LED regulável está incluída na entrega. Uma luz de fundo paralela pode ser fornecida como opção. As ópticas de zoom têm duas luzes especiais de LED com escurecimento como padrão. Outros tipos de iluminação também podem ser utilizados aqui como opção. O software de medição Metric MT está incluído no âmbito da entrega.



Por favor contacte-nos para outras dimensões de fases de medição transversal, configurações ópticas ou motorização das fases de medição transversal e sistemas de zoom.
