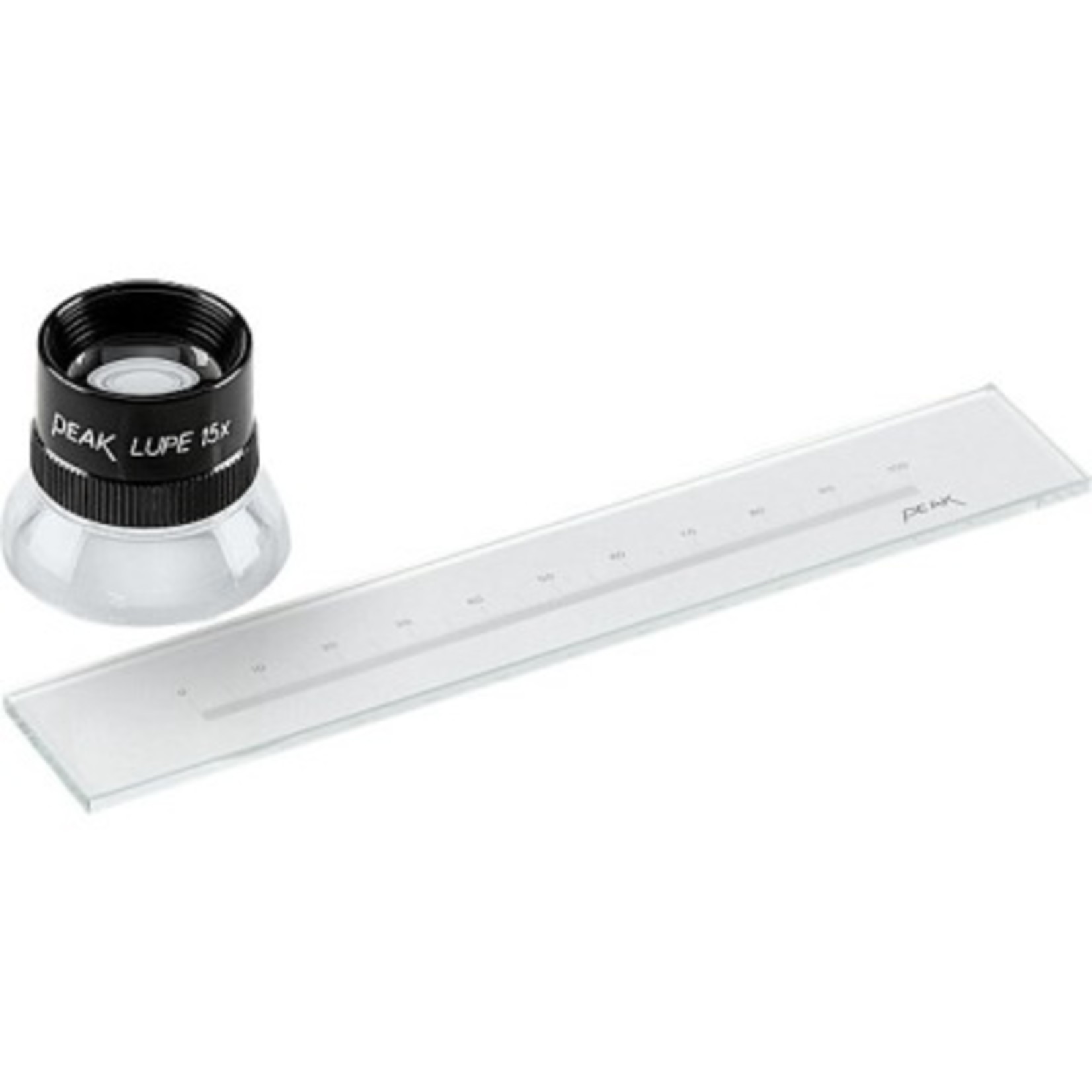

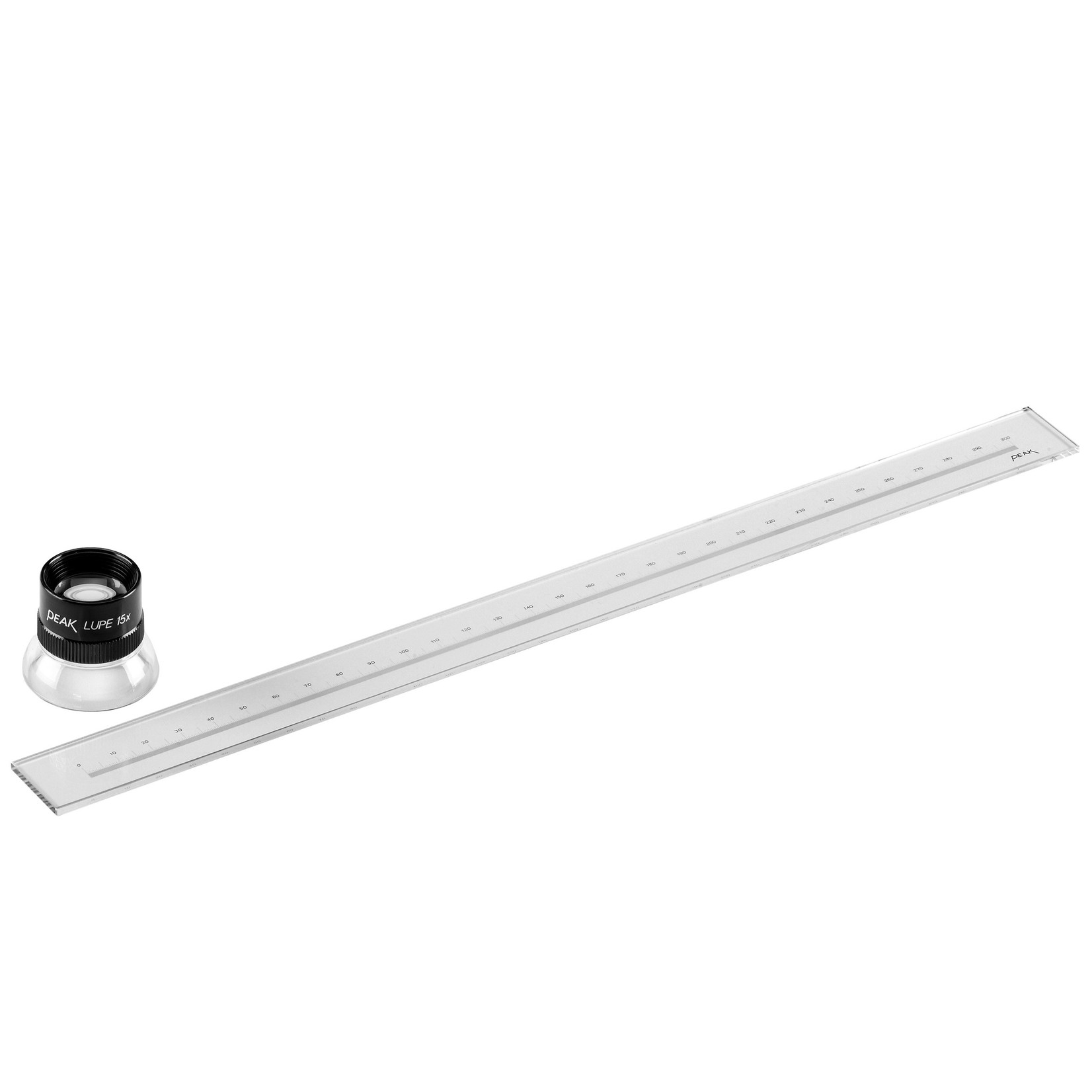

A medição de distâncias maiores com lupas de medição está sujeita a limitações devido ao comprimento das escalas. Para determinar comprimentos e distâncias fácil e rapidamente, as escalas de medição PEAK são o complemento ideal. São fornecidas nos cinco comprimentos de 50 mm, 100 mm, 200 mm, 300 mm e 400 mm com uma lupa de leitura de 15x (lupa simples 1962) em uma caixa de transporte. Na medição de comprimentos e distâncias, é necessário garantir que a escala está paralela ao objeto a medir, para prevenir erros de medição. As escalas de vidro 1972, que são produzidas segundo as normas internacionais, não incluem protocolo de ensaio no escopo de fornecimento.
A pedido, junto com as escalas pode ser disponibilizado con um certificado de calibração de fábrica (até 400 mm) ou DAkkS (até 200 mm) com um custo adicional. O prazo de entrega aumenta, deste modo, em aprox. 3 semanas.
Dados técnicos para balanças de vidro 1972:

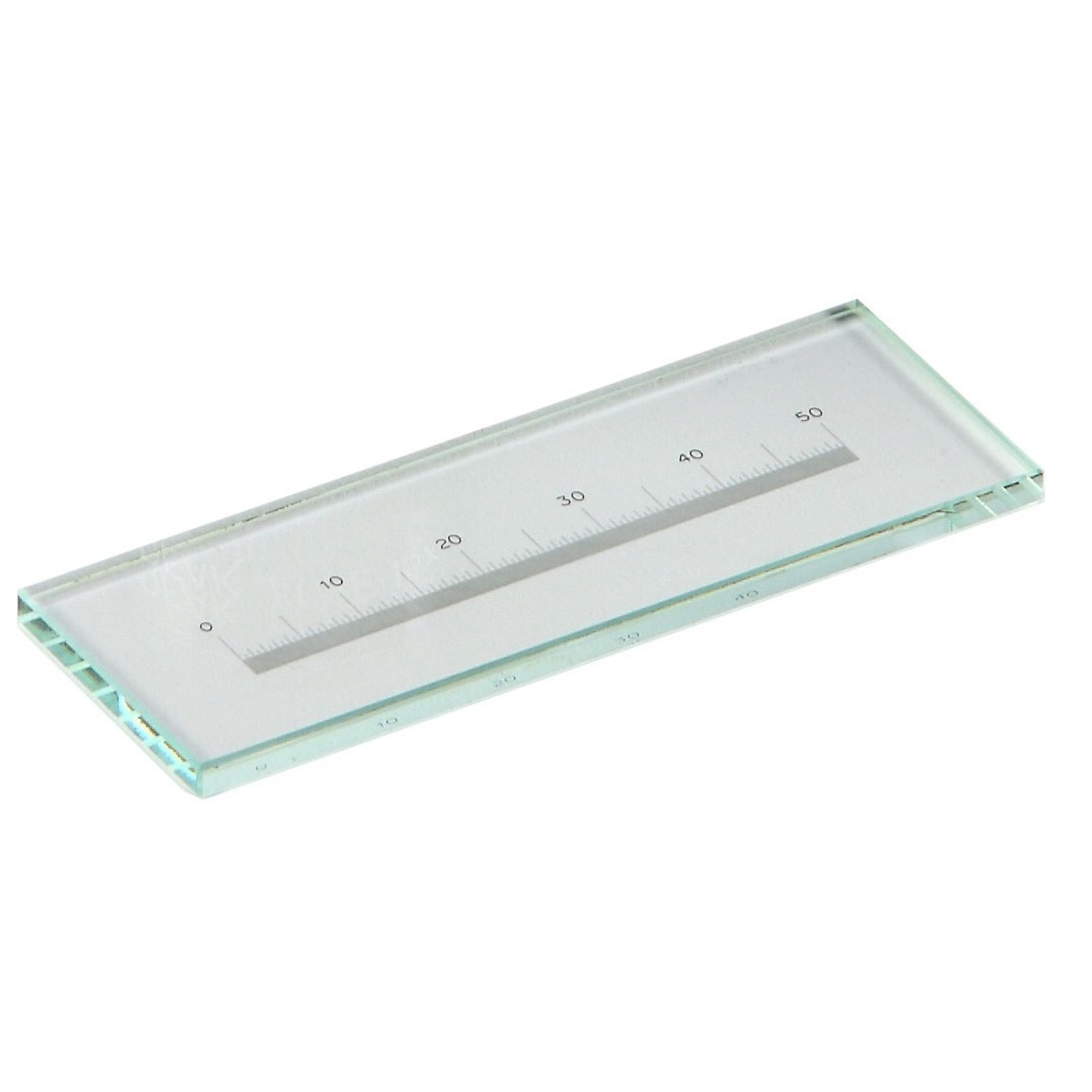

- Escala de medição: Graduação = 0,1 mm, inscrita 0 10 20 ... (mm)
- As marcas de graduação e os números no corpo de vidro são afiados
- A espessura da marca de graduação é de 0,010 mm
- Precisão de graduação ± (0,001 mm + 8L / 1.000.000) (As dimensões referem-se a 20°C)
- Densidade óptica: 3 ± 0,2
- Cor da estrutura = preto
- dpi: 50.000
- Coeficiente de expansão térmica: 8,5 x 10-6 / 1K
- Coeficiente de humidade 0% por =% RH
- Índice de refracção = 1,5195
- Material = Vidro de Soda Cal
- Boa transmissão óptica - Branco, aspecto ligeiramente esverdeado
- Escala não centrada - centrada no corpo de vidro
- Comprimento do corpo de vidro = ver abaixo
- Largura do corpo de vidro = 25 mm
- Espessura do corpo de vidro = 2,8 mm

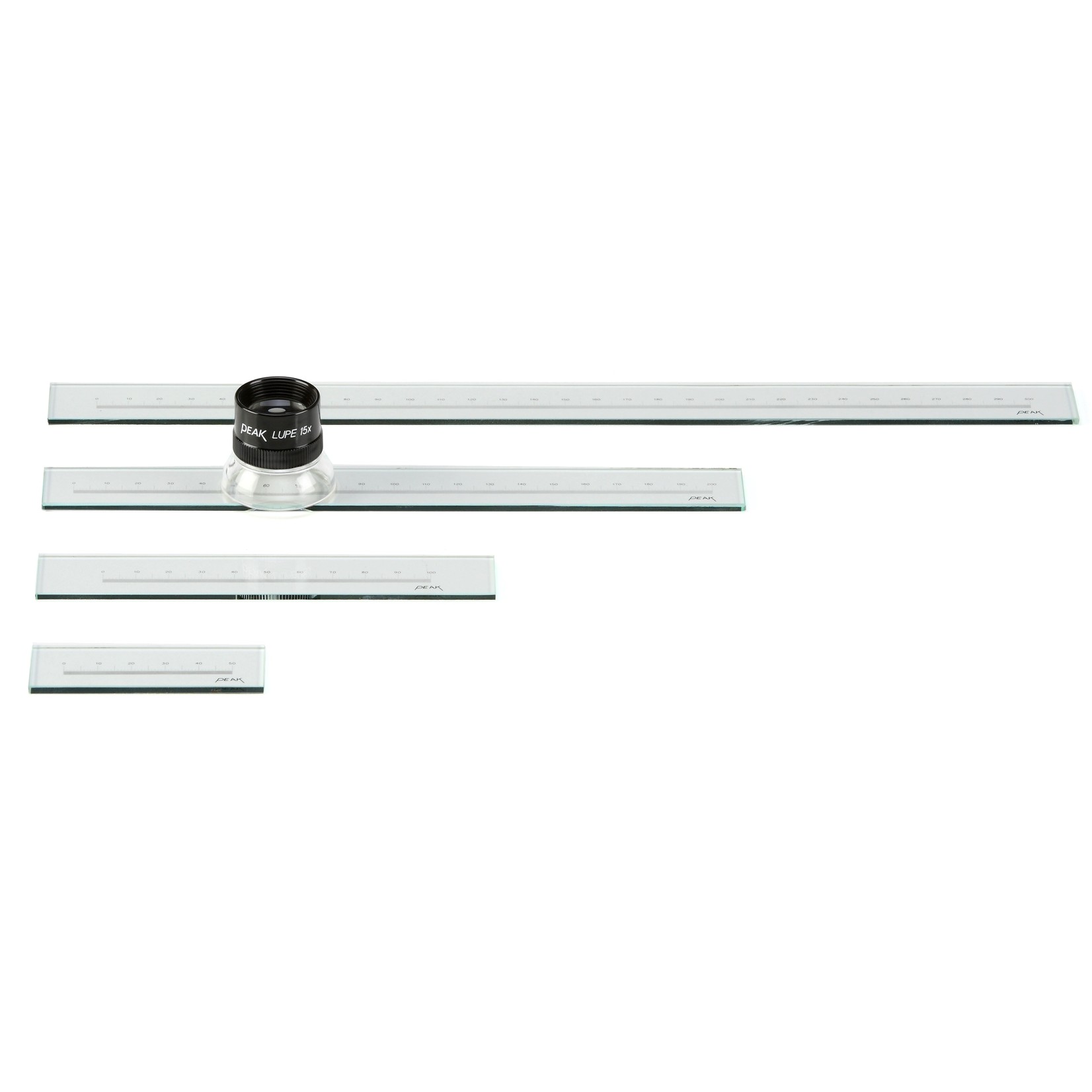

Disponível em comprimentos (intervalo de medição da escala):
- 50 mm = comprimento total 70 mm (± 1mm)
- 100 mm = comprimento total 120 mm (± 1mm)
- 200 mm = comprimento total 220 mm (± 1mm)
- 300 mm = comprimento total 320 mm (± 1mm)
- 400 mm = comprimento total 420 mm (± 1mm)

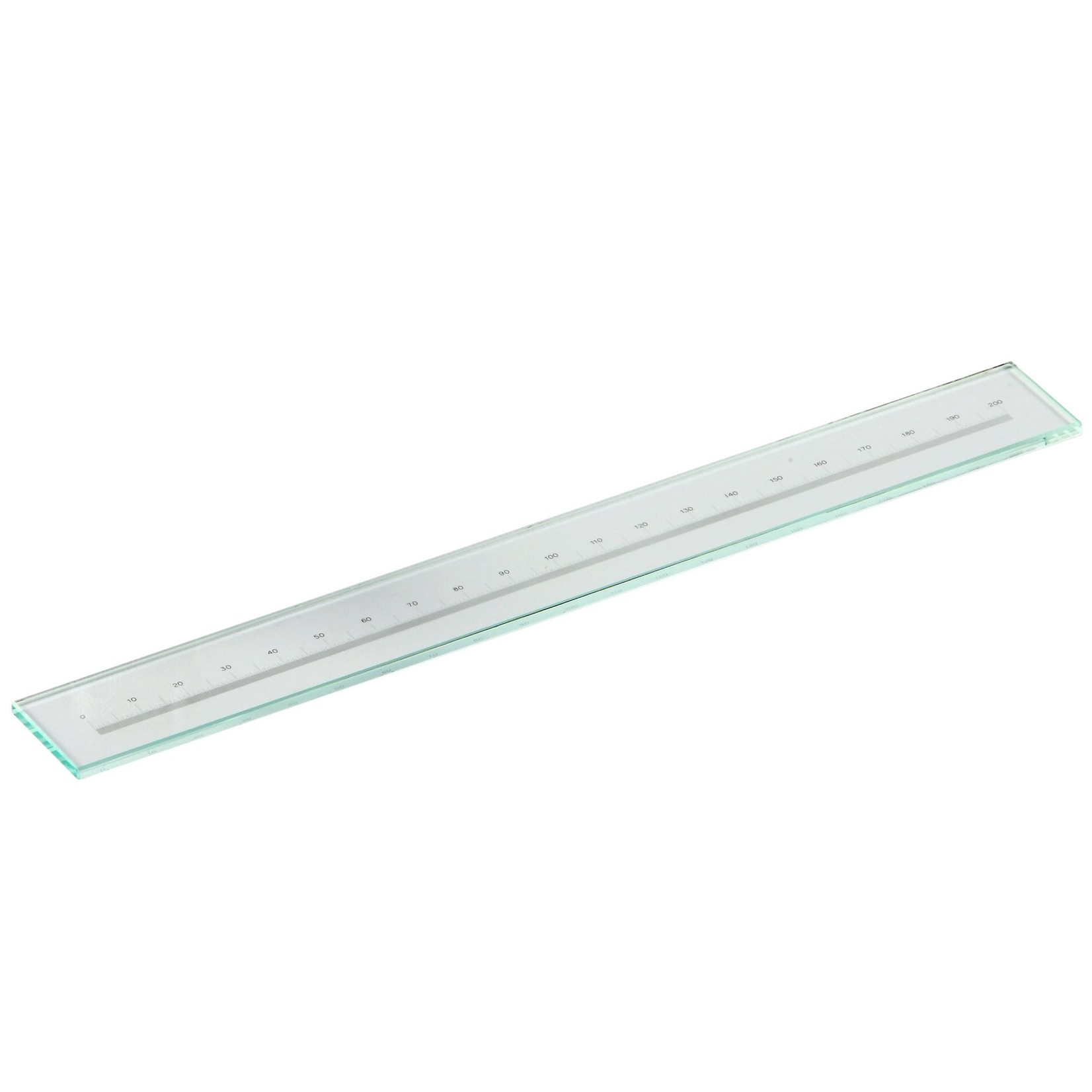

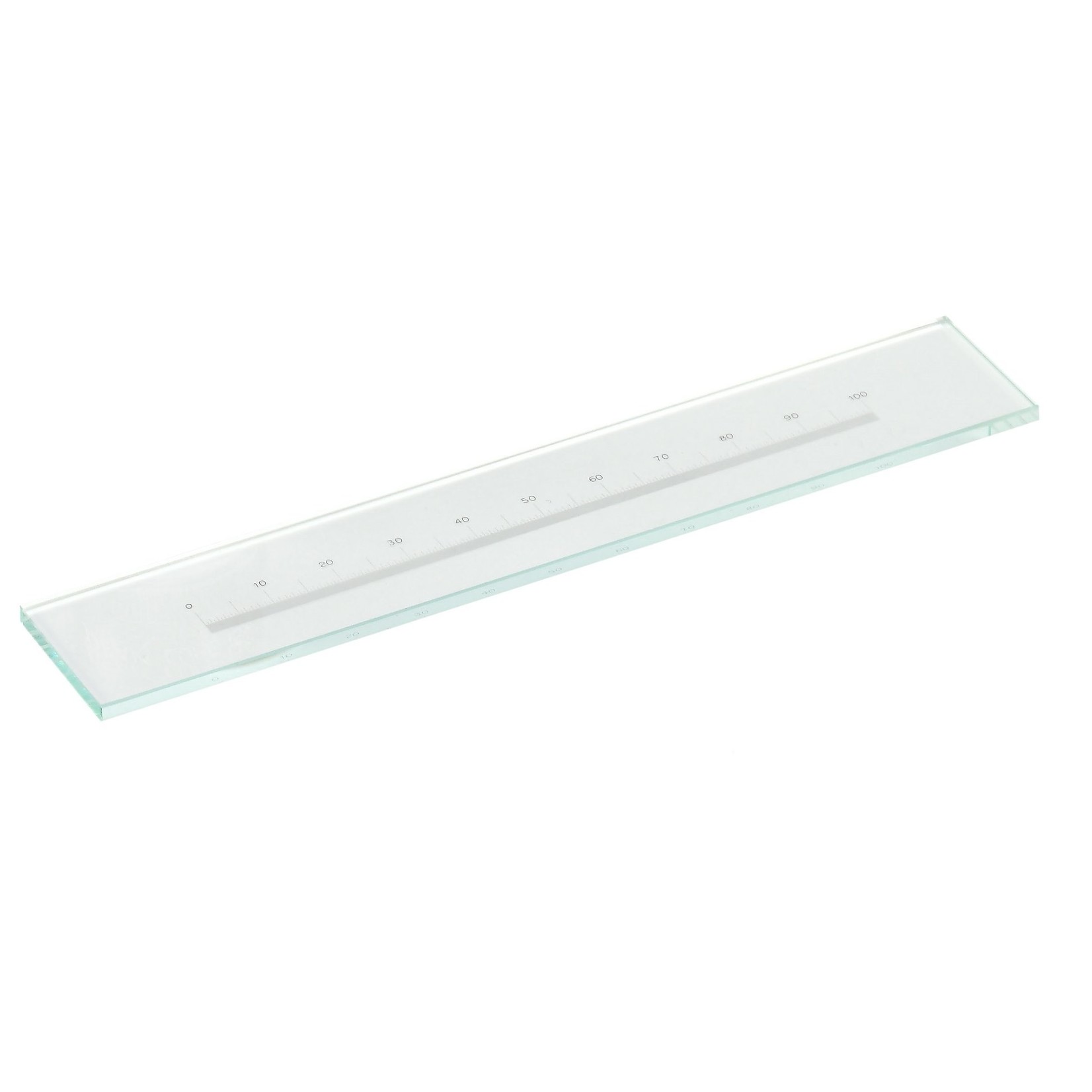

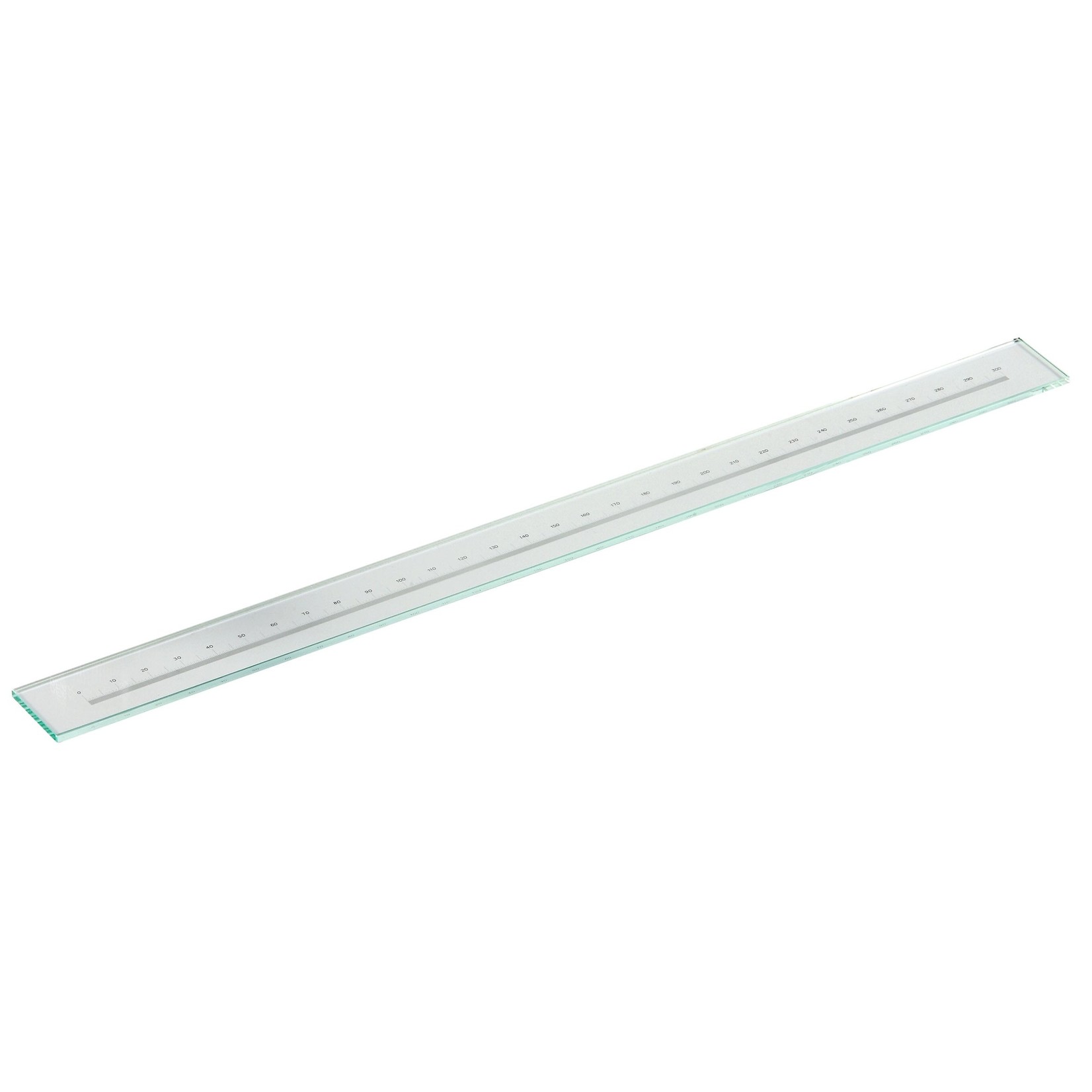

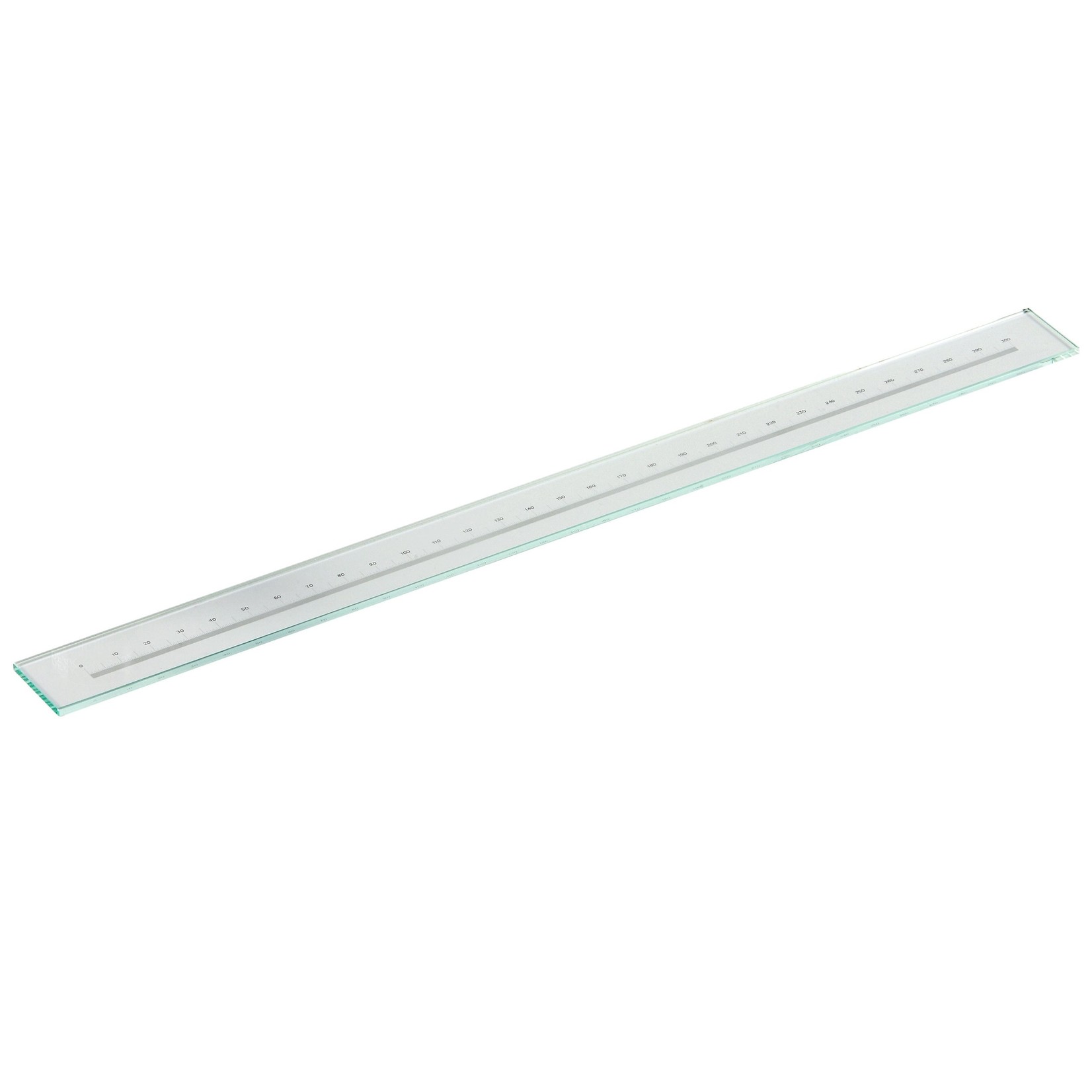

Escalas de vidro 1972
