Pomiar większych odstępów z użyciem lup pomiarowych jest możliwy w sposób ograniczony z powodu długości skali. Optymalnym uzupełnieniem do szybkiego i łatwego określania długości i odstępów są przymiary metalowe RL. Cztery długości 100 mm, 212 mm, 300 mm i 400 mm dostarczane są z jedną lub dwoma lupami (lupa do badania pęknięć RL 10x bez skali) w pudełku transportowym. lupy przesuwa się na prowadnicy zamontowanej na przymiarze. Przy wymierzaniu długości i odstępów należy zwrócić uwagę na to, żeby przymiar był umieszczony równolegle do mierzonego przedmiotu, aby uniknąć błędów pomiarowych. Przymiary stalowe RL produkowane z dokładnością ± 0,02 mm nie mają w zakresie dostawy protokołu z kontroli.

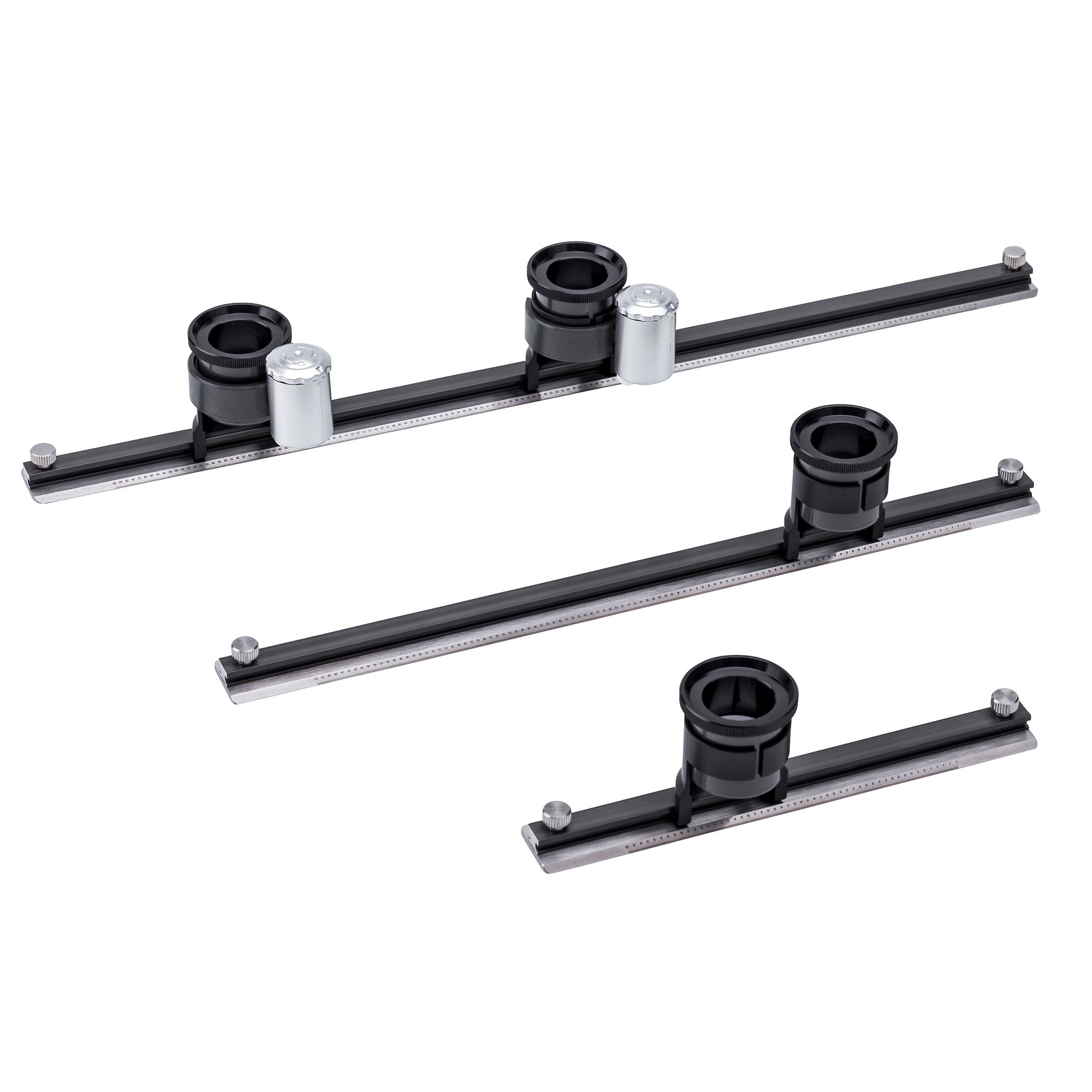

Cztery standardowe długości przymiarów dostarczane są do wyboru z jedną lub dwoma lupami 10x. Ponadto obie wersje dostępne są jako osobne modele z oświetleniem LED. Prosimy pamiętać, że przy zastosowaniu dwóch lup minimalna odległość odczytu od środka lupy do środka lupy wynosi ok. 32 mm. Na życzenie za dodatkową opłatą dostarczane są przymiary metalowe ze świadectwem kalibracji (300 i 400 mm) lub DAkks (100 i 212 mm). Czas dostawy wydłuża się wówczas o ok. dwa tygodnie. Do celów montażowych oferujemy te cztery przymiary pod numerem zamówienia RL-OA bez lup i innych dobudowanych elementów.

Dane techniczne przymiarów RL:

• Skala pomiarowa: podziałka = 0,1 mm, opisana 0 10 20 ... (mm)
• Podziałki i liczby na nierdzewnym korpusie są grawerowane laserowo
• Grubość podziałki wynosi 0,020 mm
• Dokładność podziałki ± 0,02 mm na całej długości miary (przy 20 stopniach)
• Współczynnik rozszerzalności termicznej: 0% na =% RLF
• Materiał = 1-4301
• Skalowanie nieuśrednione - wycentrowane na korpusie metalowym
• Długość korpusu metalowego

• 100 mm = długość całkowita 150 mm (+ 0,2 mm)
• 212 mm = długość całkowita 262 mm (+ 0,2 mm)
• 300 mm = długość całkowita 350 mm (+ 0,2 mm)
• 400 mm = długość całkowita 450 mm (+ 0,2 mm)

• Szerokość korpusu metalowego = 19,6 mm (DIN 7168 śr.)
• Grubość korpusu metalowego = 2,0 mm (DIN 7168 śr.)

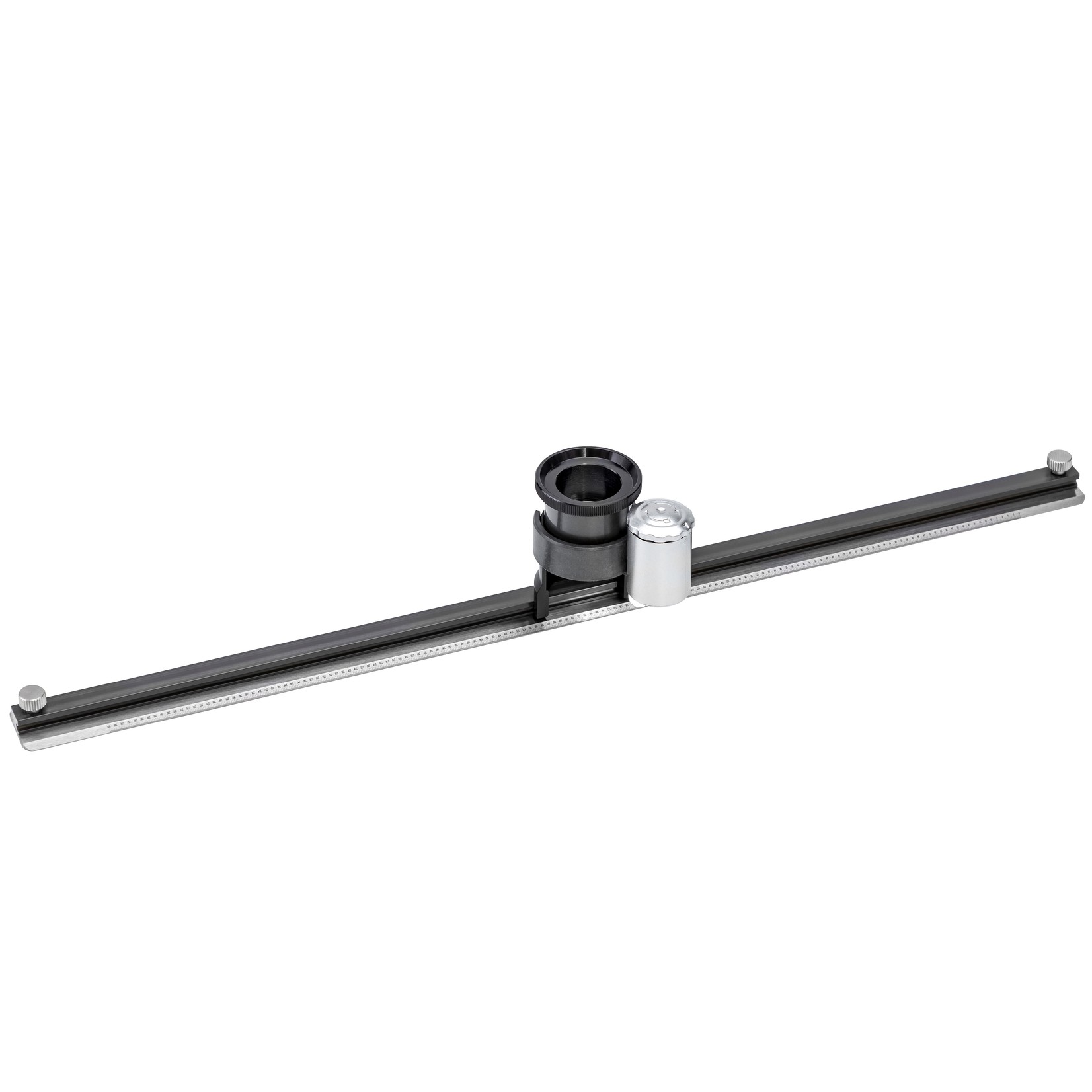

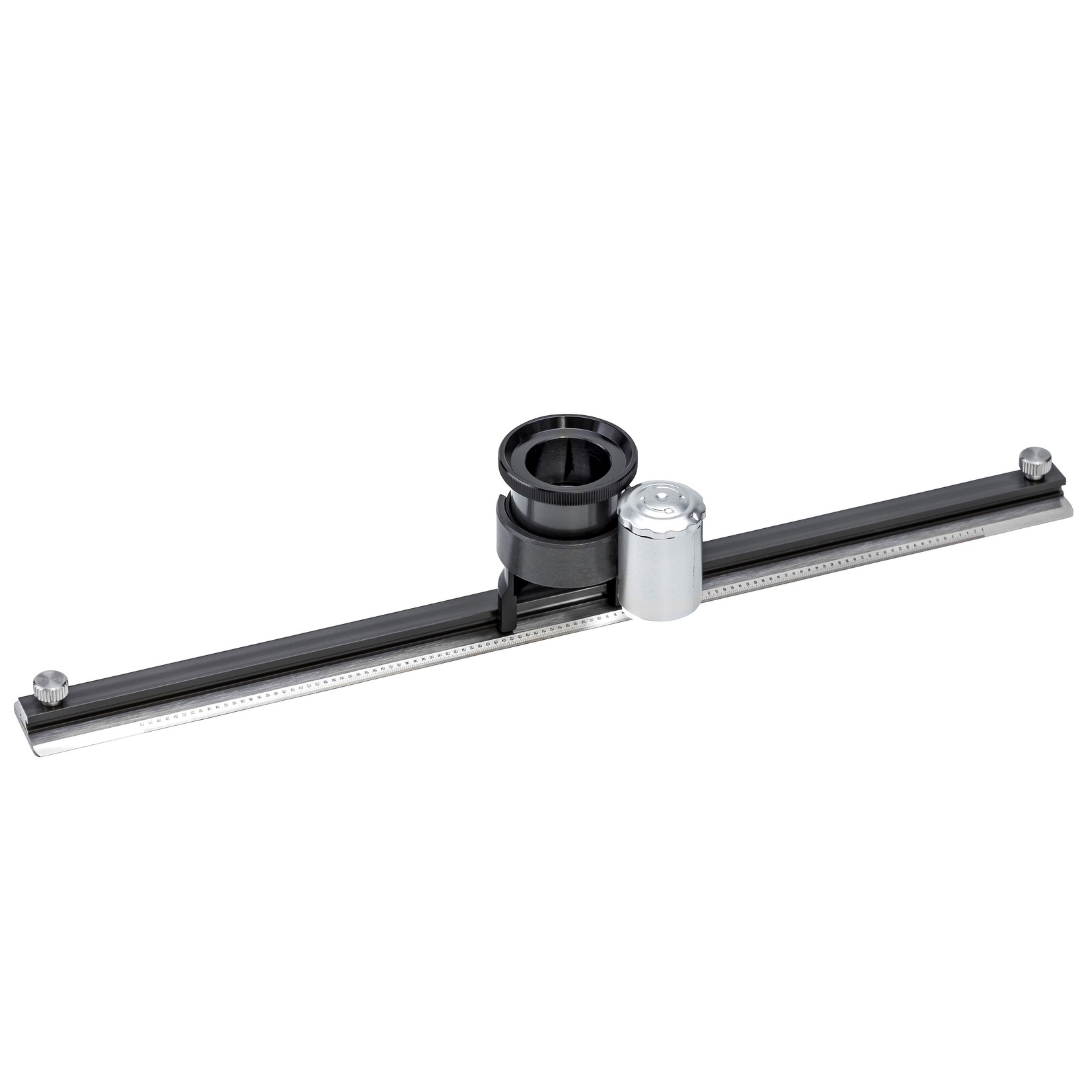

Skala metalowa RL-100-1-LED
Powiększenie (1 lupa) 10x
Możliwość ustawiania ostrości Tak
Oświetlenie 1 dioda LED
Pole widzenia (lupa) 20 mm
Długość pomiarowa 100 mm
Odczyt 0,1 mm
Optyka (1 lupa) Aplanat, bez zniekształceń
Wymiary z lupą i diodą LED 150 x 55 x 45 mm
Waga 106 gramów
Dołączona skrzynia transportowa

Skala metalowa RL-212-1-LED
Powiększenie (1 lupa) 10x
Możliwość ustawiania ostrości Tak
Oświetlenie 1 dioda LED
Pole widzenia (lupa) 20 mm
Długość pomiarowa 212 mm
Odczyt 0,1 mm
Optyka (1 lupa) Aplanat, bez zniekształceń
Wymiary z lupą i diodą LED 262 x 55 x 45 mm
Waga 147 gramów
Dołączona skrzynia transportowa

Skala metalowa RL-300-1-LED
Powiększenie (1 lupa) 10x
Możliwość ustawiania ostrości Tak
Oświetlenie 1 dioda LED
Pole widzenia (lupa) 20 mm
Długość pomiarowa 300 mm
Odczyt 0,1 mm
Optyka (1 lupa) Aplanat, bez zniekształceń
Wymiary z lupą i diodą LED 350 x 55 x 45 mm
Waga 181 gramów
Dołączona skrzynia transportowa

Skala metalowa RL-400-1-LED
Powiększenie (1 lupa) 10x
Możliwość ustawiania ostrości Tak
Oświetlenie 1 dioda LED
Pole widzenia (lupa) 20 mm
Długość pomiarowa 400 mm
Odczyt 0,1 mm
Optyka (1 lupa) Aplanat, bez zniekształceń
Wymiary z lupą i diodą LED 450 x 55 x 45 mm
Waga 219 gramów
Dołączona skrzynia transportowa
