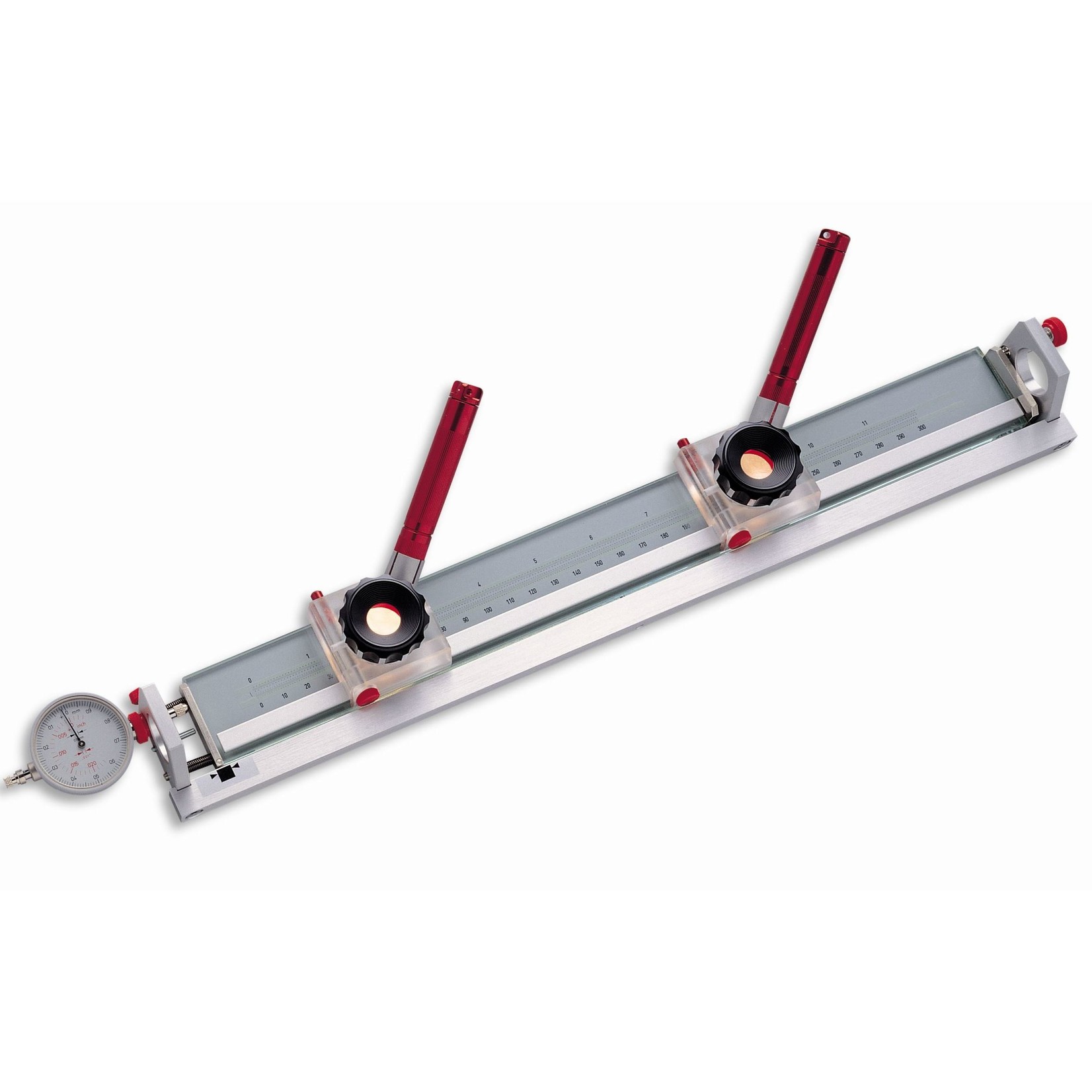

Dalszy wzrost dokładności odczytu jest możliwy dzięki zastosowaniu mikroskali chromowej. Odległość między dziesiątymi częściami podziałki mierzy się za pomocą przystosowanego do tego celu analogowego czujnika zegarowego. W ten sposób można wyznaczać odległości z dokładnością do setnych części milimetra.

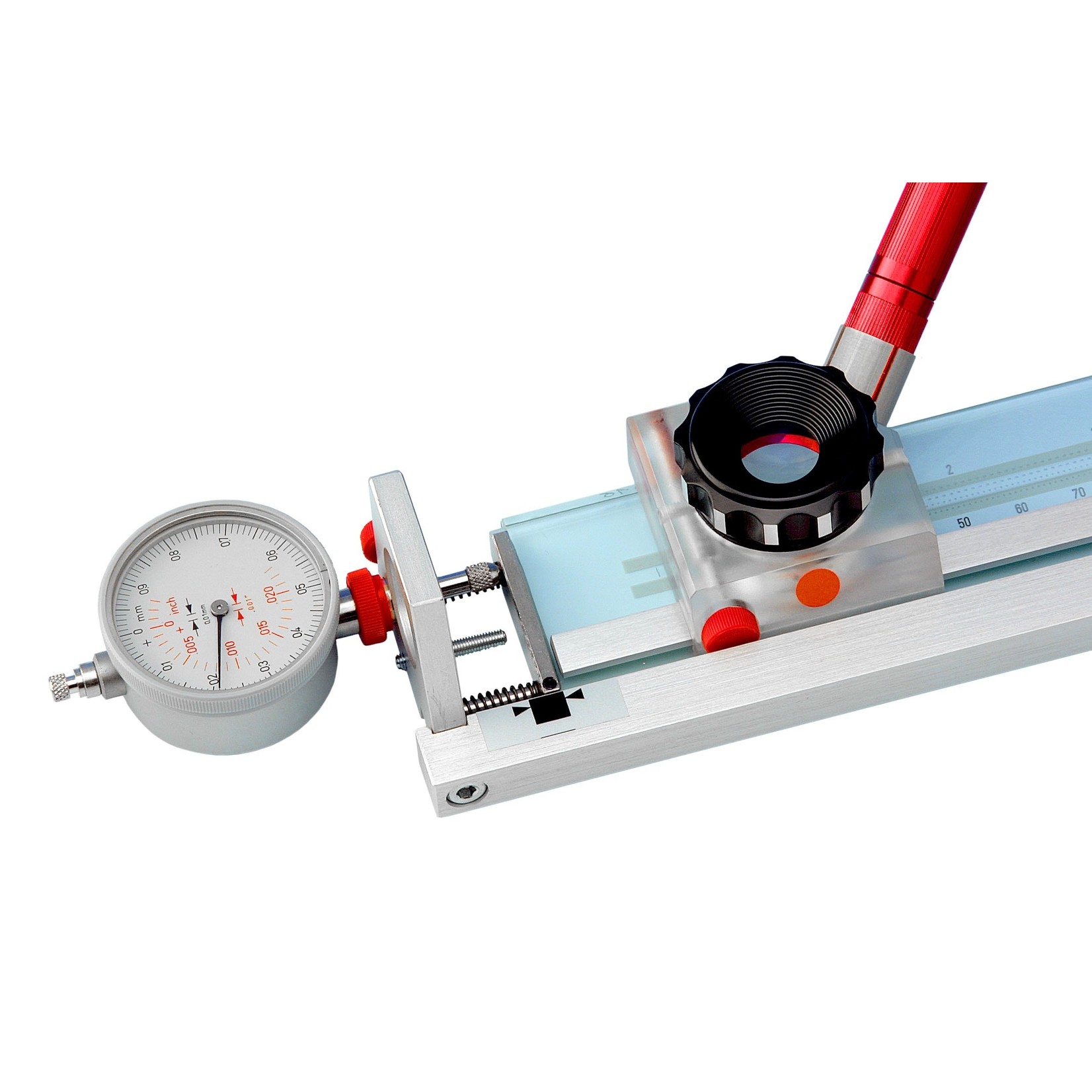

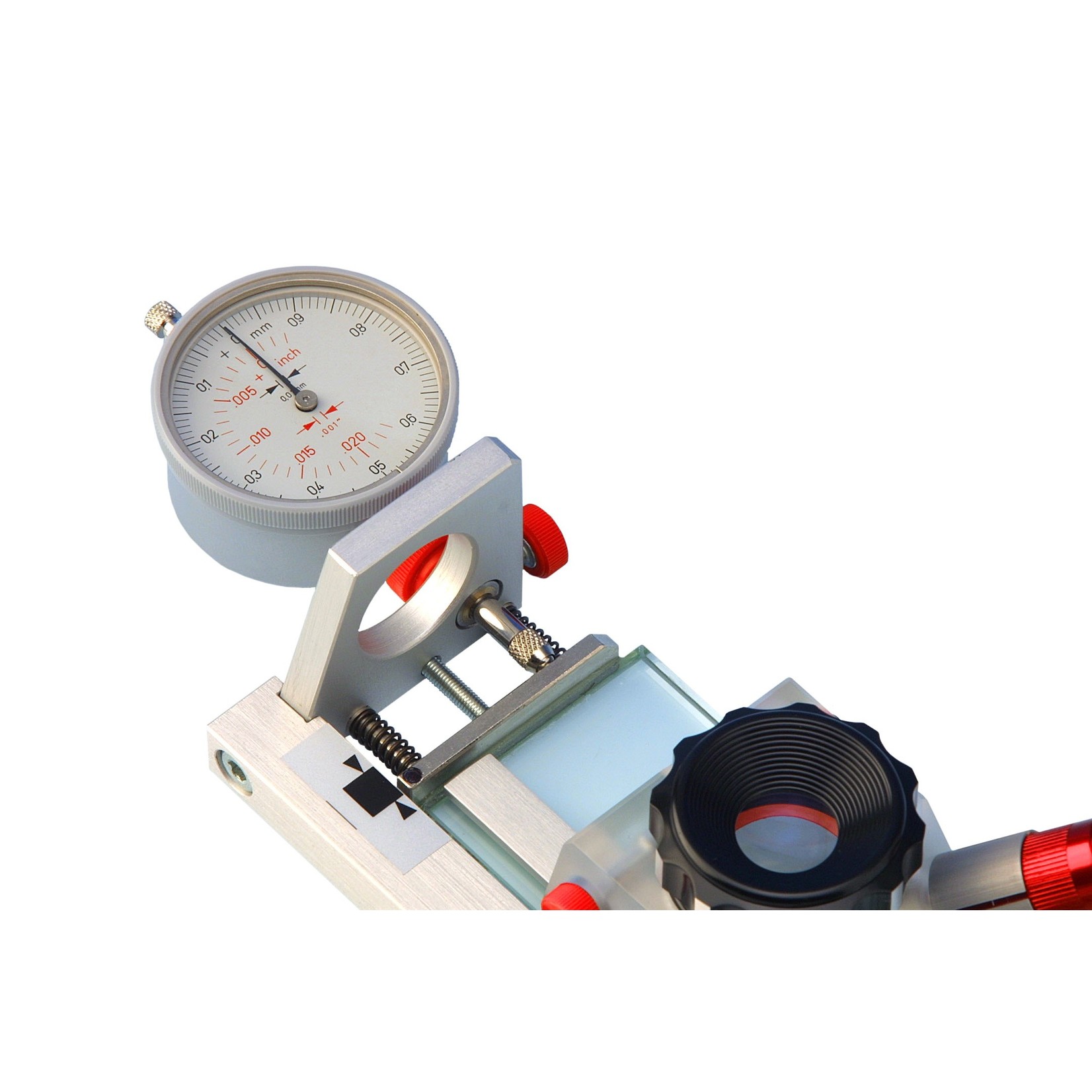

Specjalny metryczny i calowy czujnik zegarowy: precyzyjny, specjalny czujnik zegarowy należy do wyposażenia standardowego i jest mocowany w ramie za pomocą śruby mocującej. Pokazuje on wartości pomiędzy podziałkami skali na korpusie szklanym, rejestrując odległość, jaką pokonuje szklana skala, przesuwając ją w ramce prowadzącej za pomocą śruby precyzyjnej regulacji. Podziałka przymiaru zegarowego wynosi 0,01 mm na zewnętrznej, czarnej skali i 0,001" na wewnętrznej, różnokolorowej skali.

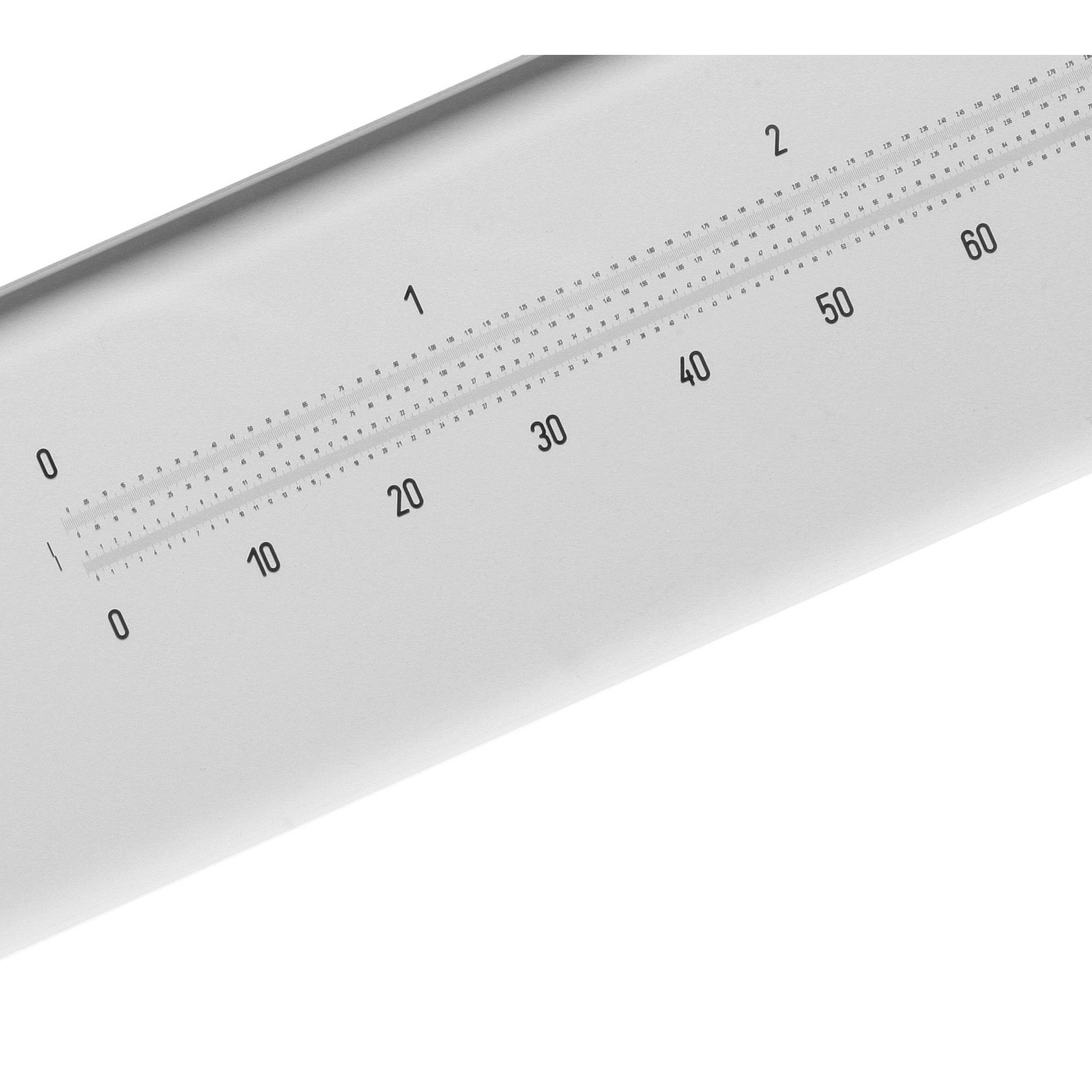

Precyzyjne szklane skale mają podziałki i cyfry naniesione parą wodną w twardym chromie. Dostępna jest jedna skala w podziałce metrycznej i calowej. Aby ułatwić odczytanie numerów, są one z jednej strony pokryte białą obwódką. Z boku znajdują się dwa anodyzowane uchwyty umożliwiające bezpieczne przenoszenie chromowanej wagi.
Lupy precyzyjne (typ 2016 o powiększeniu 15x i polu widzenia 12 milimetrów) w połączeniu z dwiema lampkami umożliwiają łatwy i bezbłędny odczyt wagi. Najmniejsza podziałka skali calowej wynosi 0,005". Minimalna podziałka skali metrycznej wynosi 0,1 milimetra.
Cenna, precyzyjna waga szklana jest dostarczana w solidnej drewnianej walizce i jest w niej chroniona przed uszkodzeniem. Skala chromowa jest dostępna w długościach 300, 500 i 1000 milimetrów. Zaletą skali szklanej jest bardzo mała rozszerzalność cieplna. Wahania temperatury nie mają prawie żadnego wpływu na używanie skali Chromscale.
Specyfikacja:
Górna skala pomiarowa: Stopniowanie = 0,005".
wpisany (mały) 0 .05 .10 ... (w calach)
znakowane (duże) 0 1,0 2,0 ... (w calach)
Dolna skala pomiarowa: Skok = 0,1 mm
napisy (małe) 0 1 2 ... (mm)
znakowane (duże) 0 10 20 ... (mm)
Podziałki i cyfry naniesione na szklany korpus w twardym chromie są ostre jak brzytwa i całkowicie odporne na zarysowania. Grubość podziałki wynosi 0,010 mm. Białe paski umożliwiają doskonały odczyt w ciemności.
Dokładność podziałki zgodnie z normą DIN 864:
- ± (0,003 mm + 3L / 1'000'000)
- Przykład: L = 500 mm, błąd podziałki <= 0,0045 mm
- (Wymiary odnoszą się do temperatury 20°C)
- Współczynnik rozszerzalności cieplnej: 9 x 10-6 / °C.
- Współczynnik załamania światła = 1,5195
- Materiał = szkło float (wybrane)
- Skalowanie nie jest uśrednione / wyśrodkowane na korpusie szklanym! (wielokrotnego użytku)
- Długość korpusu szklanego = długość nominalna w calach x 25,4 mm / cal + 49 mm
- Szerokość korpusu szklanego = 39 mm
- Grubość korpusu szklanego = 6 mm
Dostępny w długościach (zakres pomiarowy podwójnej skali):
300 mm / 12" = długość całkowita 353,8 mm (± 1 mm) + czujnik zegarowy
500 mm / 20" = długość całkowita 557,0 mm (± 1 mm) + czujnik zegarowy
1.000 mm / 40" = długość całkowita 1.065,0 mm (± 1 mm) + czujnik zegarowy
