Sistema ottico bi-telecentrico con distanza di lavoro di 278 mm (senza vetro di protezione e anello di fissaggio) Campo visivo 50 x 38 mm (chip 1/3") La fornitura comprende anche

• Dispositivo di montaggio
• Vetro di protezione
• Anello di fissaggio per vetro protettivo
• Telecamera USB 3.0 con cavo di collegamento da 5 metri

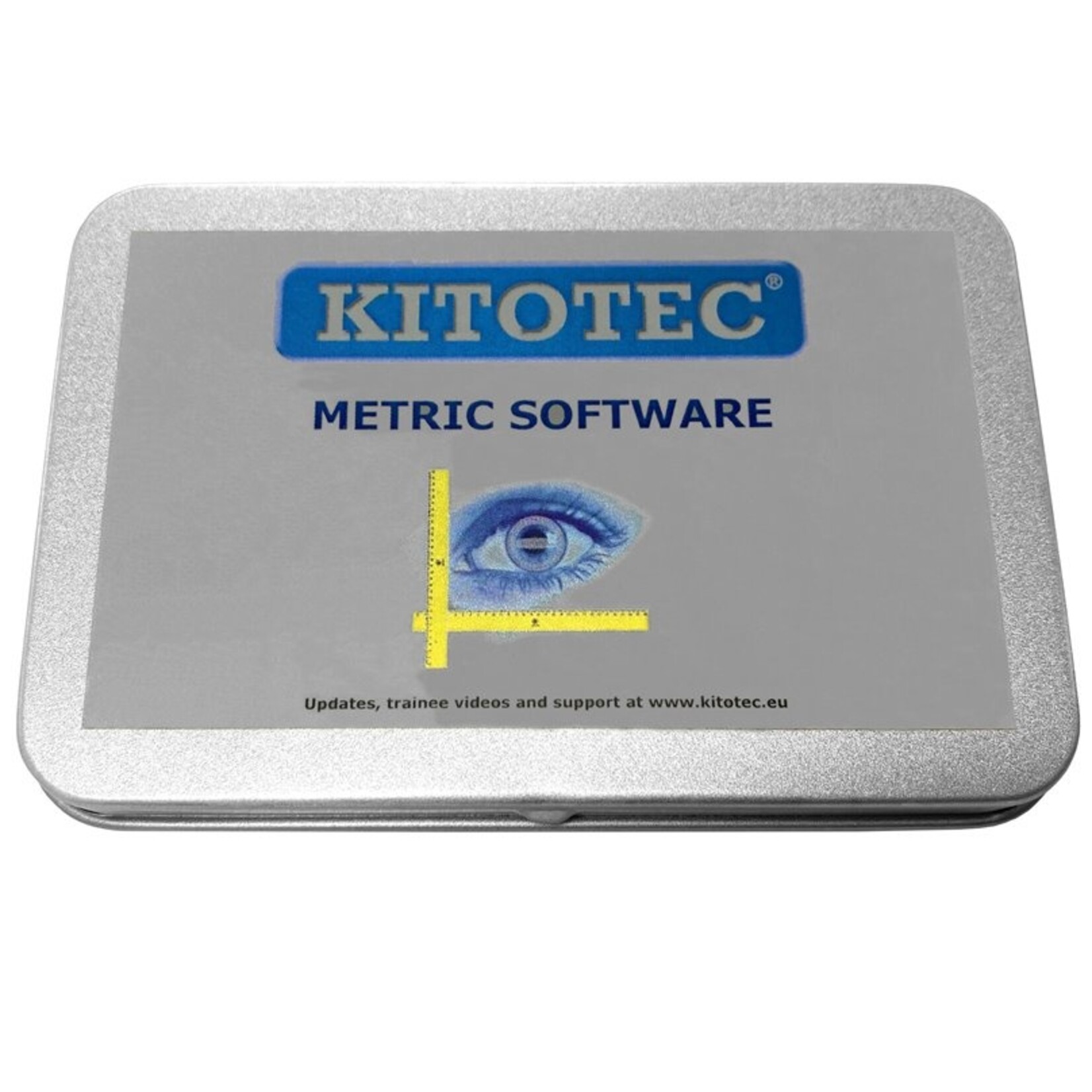

• Software di misurazione metrica MT

Si prega di notare che questo riduce la distanza di lavoro quando si utilizza il vetro protettivo con l'anello di ritenzione. Se desiderate un disegno in formato DXF, STEP o PDF, inviateci una breve richiesta.

Principali caratteristiche ottiche:

Ingrandimento (x) 0,093
Diametro del cerchio dell'immagine (mm) 11,0
Dimensione massima del sensore 2/3″.

Area dell'immagine del soggetto:

1/3" (1) (mm × mm) 51,61 x 38,71
1/2,5" (1) (mm × mm) 61,29 x 46,02
1/2" (1) (mm × mm) 68,82 x 51,61
1/1,8" (1) (mm × mm) 76,67 x 57,31
2/3" (1) (mm × mm) 91,40 x 76,24

Specifiche ottiche estese:

Distanza di lavoro (mm) 278,6
Apertura effettiva 8
Telecentricità tipica (max) (4) (deg) < 0,06 (0,08)
Distorsione tipica (max) (5) (%) < 0,04 (0,08)
Profondità di campo (mm) 47,90
Risoluzione (μm) 55

Specifiche meccaniche:

Montaggio C
Regolazione di fase (8) No
Lunghezza (9) (mm) 336,6
Diametro anteriore (mm) 143
Peso (g) 2262
