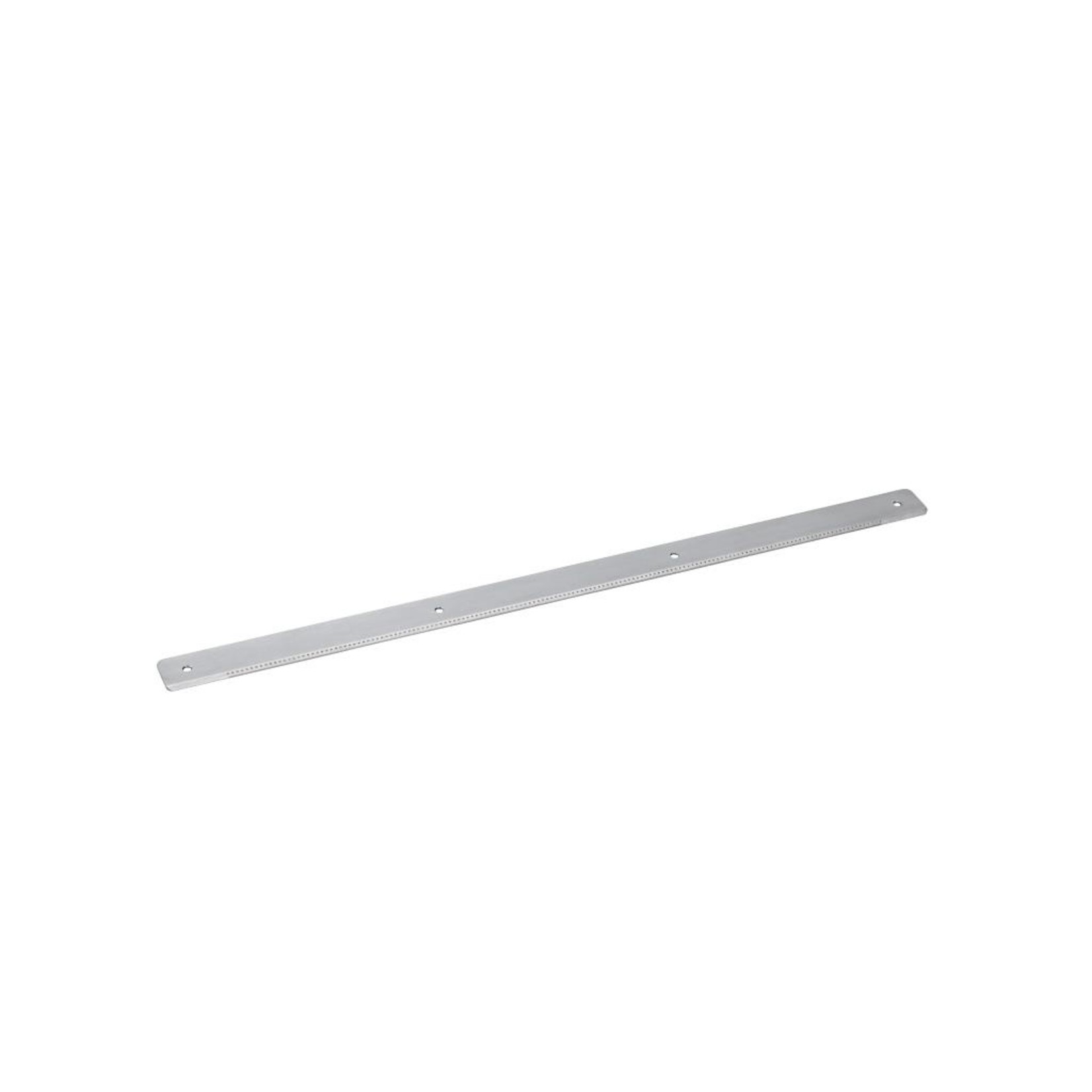

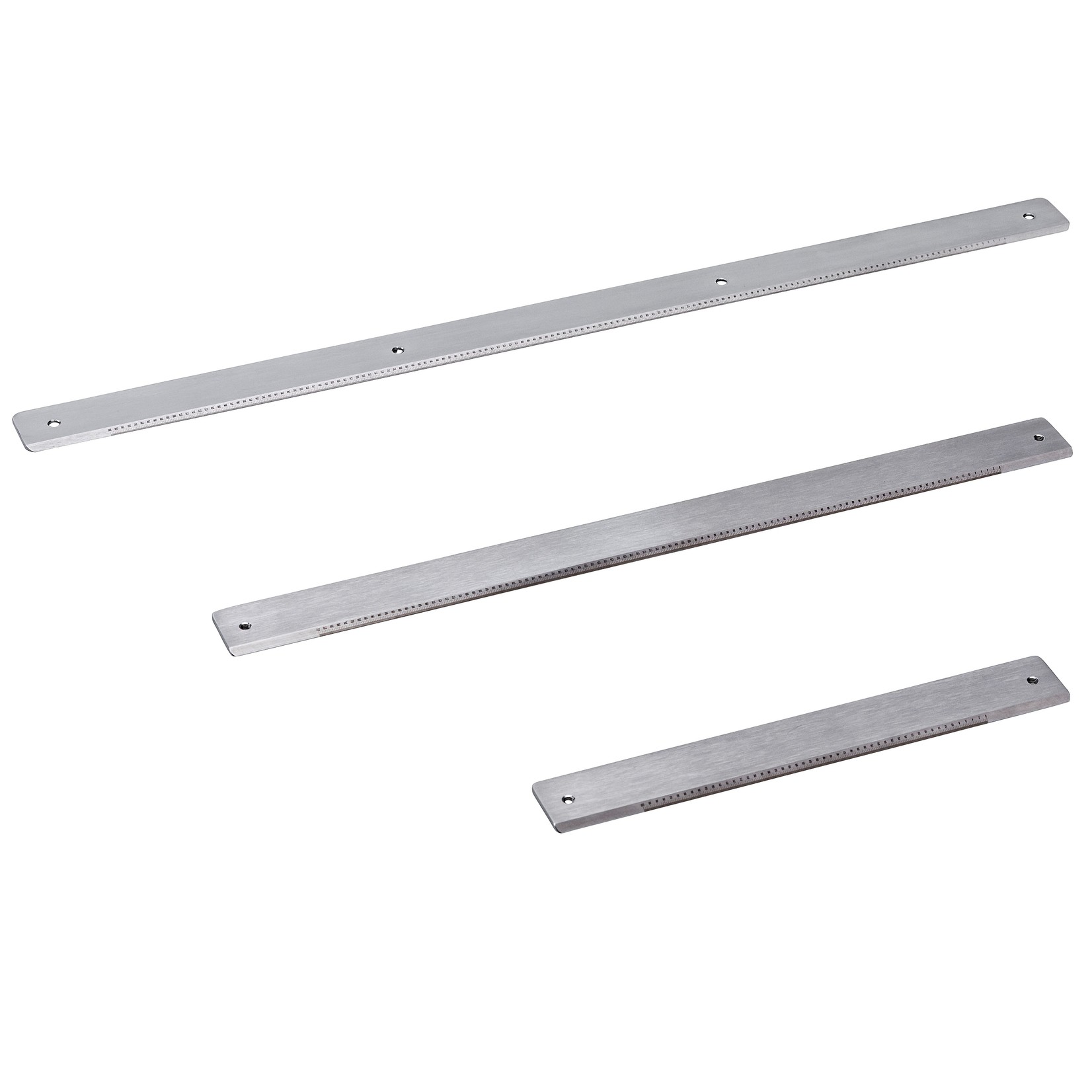

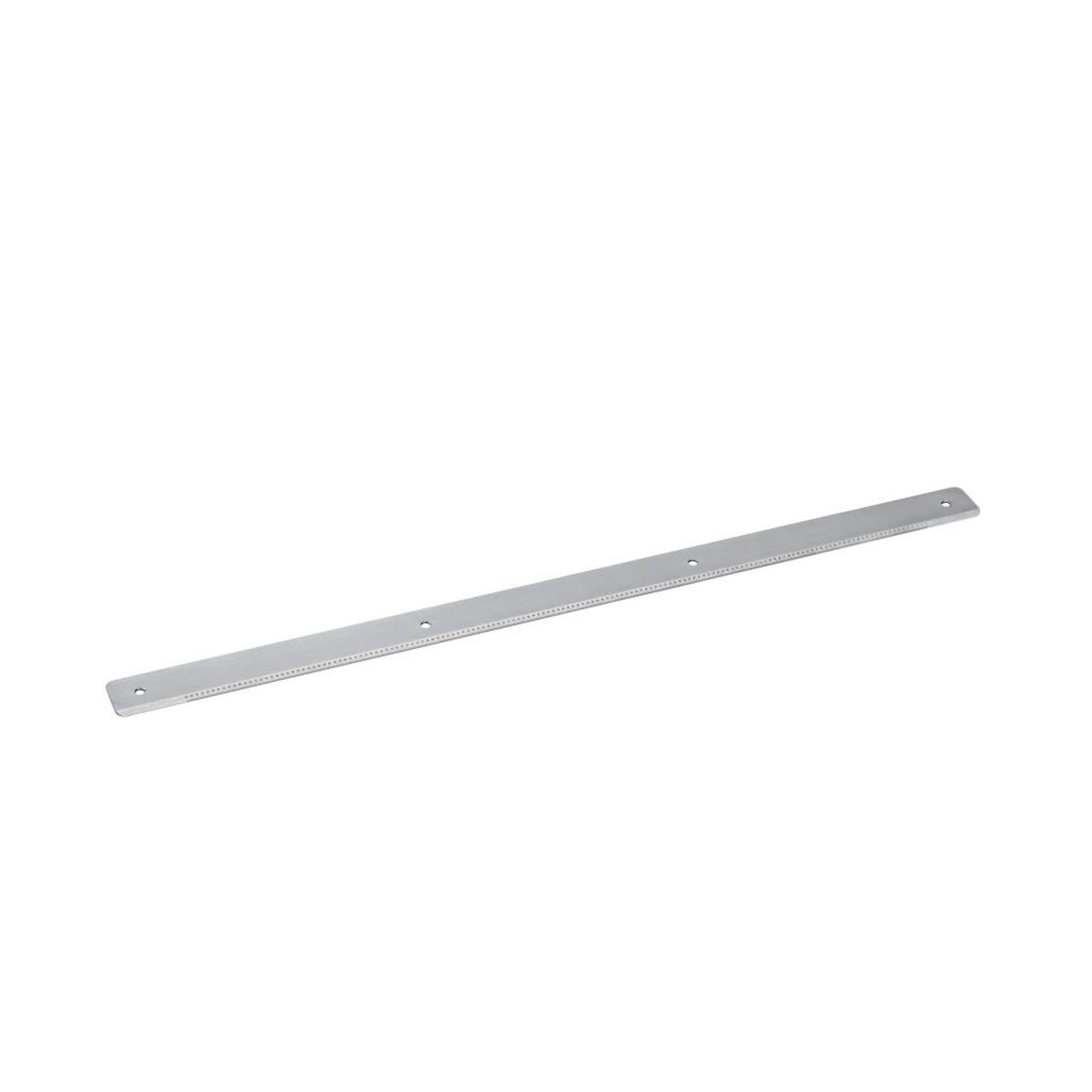

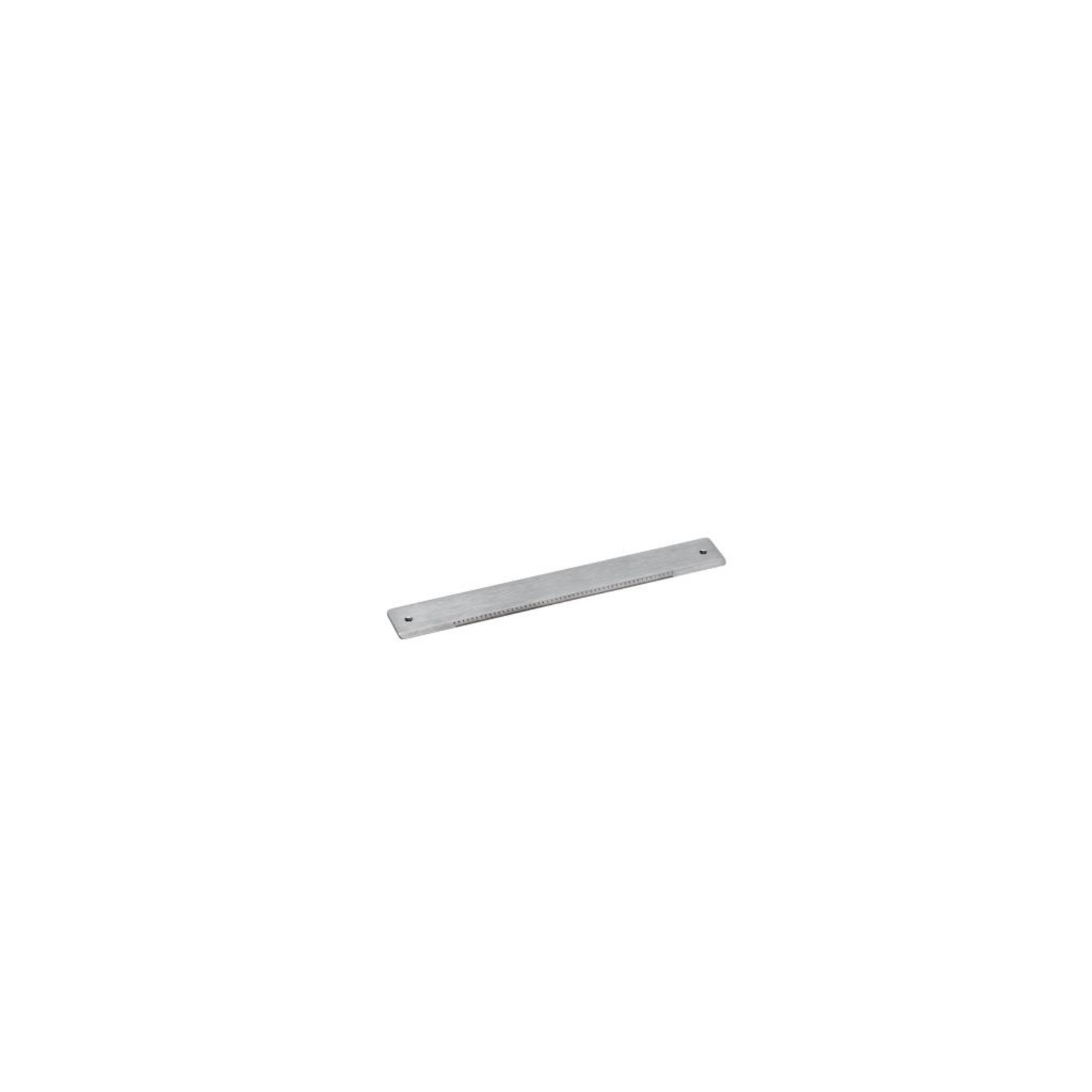

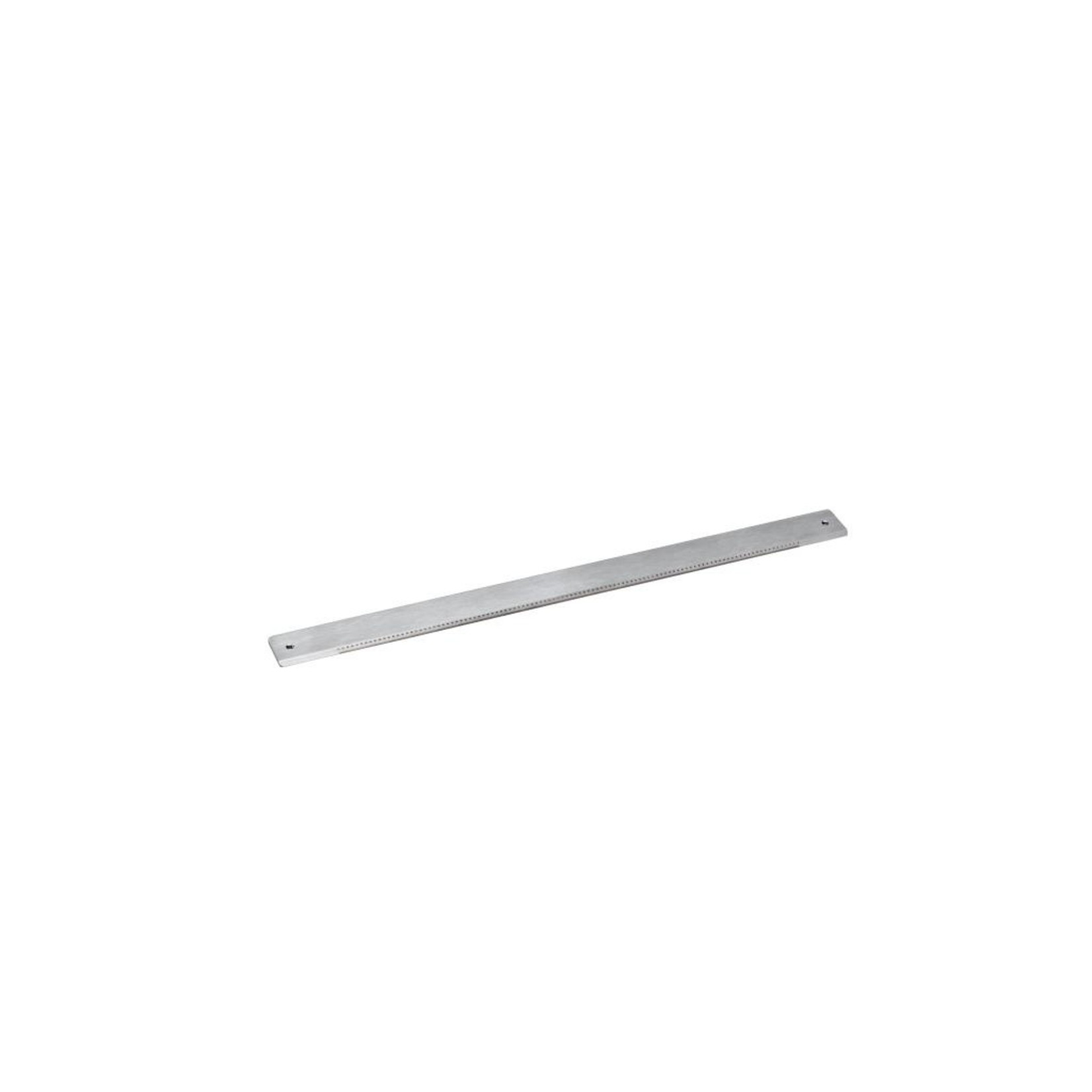

A des fins de montage, nous proposons les quatre règles graduées métalliques sous la référence de commande RL-OA sous forme de règles graduées simples sans loupes ni d’autres structures supplémentaires.
Dati tecnici delle barre di misura in metallo RL
• Scala di misurazione: passo = 0,1 mm, con iscrizione 0 10 20 ... (mm)
• I segni di graduazione sul corpo in acciaio inox e i numeri sono incisi al laser
• Lo spessore della graduazione è di 0,020 mm
• Precisione del passo ± 0,02 mm sull’intera lunghezza di misurazione (a 20 gradi)
• Coefficiente di espansione termica: 0% = a % umidità rel.
• Materiale = 1-4301
• Scalatura non centrata - centrata sul corpo metallico
• Lunghezza del corpo in metallo:
- 100 mm = lunghezza totale 150 mm (+ 0,2 mm)
- 212 mm = lunghezza totale 262 mm (+ 0,2 mm)
- 300 mm = lunghezza totale 350 mm (+ 0,2 mm)
- 400 mm = lunghezza totale 450 mm (+ 0,2 mm)
• Larghezza del corpo in metallo = 19,6 mm (DIN 7168 intermedio)
• Spessore del corpo in metallo = 2,0 mm (DIN 7168 intermedio)
Saremo lieti di offrirvi anche modelli speciali fino a una lunghezza totale di 400 mm.
File DXF da scaricare ( 0.035 MB, 19.07.2017, DXF)
Essi possono essere utilizzati come modelli per inviare a noi un disegno o un DXF. Per evitare qualsiasi malinteso, preferiremmo un DXF. Oltre a ridurre il tempo di preparazione dell’offerta, si riducono anche i costi della produzione speciale poiché, in ogni caso, dobbiamo creare un DXF.
