Sono tutti dotati di codoli temprati e rettificati del diametro di 1/2", in modo da poter essere adattati a tutte le macchine mediante l'uso di pinze. Se il microscopio viene utilizzato in modo continuativo su una macchina, si consiglia di dotarlo delle proprie pinze di serraggio.
I microscopi di centraggio della serie CS sono dotati di un dispositivo di centraggio "prismatico" che richiede solo due viti per un centraggio particolarmente semplice e veloce per compensare l'errore di rotazione del mandrino. L'impostazione prismatica della serie CS presenta il vantaggio di non modificare le impostazioni di un asse mentre si regola l'altro asse, poiché entrambe le impostazioni sono completamente indipendenti l'una dall'altra. Entrambi i metodi possono essere appresi rapidamente. Le unità sono accompagnate da istruzioni speciali. È facile regolare il microscopio per ottenere sempre un centraggio perfetto.
I microscopi di centratura Titan hanno un'immagine verticale, otticamente corretta da sinistra a destra, in modo che l'operatore veda il pezzo in lavorazione con il microscopio come senza, eliminando gli errori dovuti alla trasposizione o alla conversione.

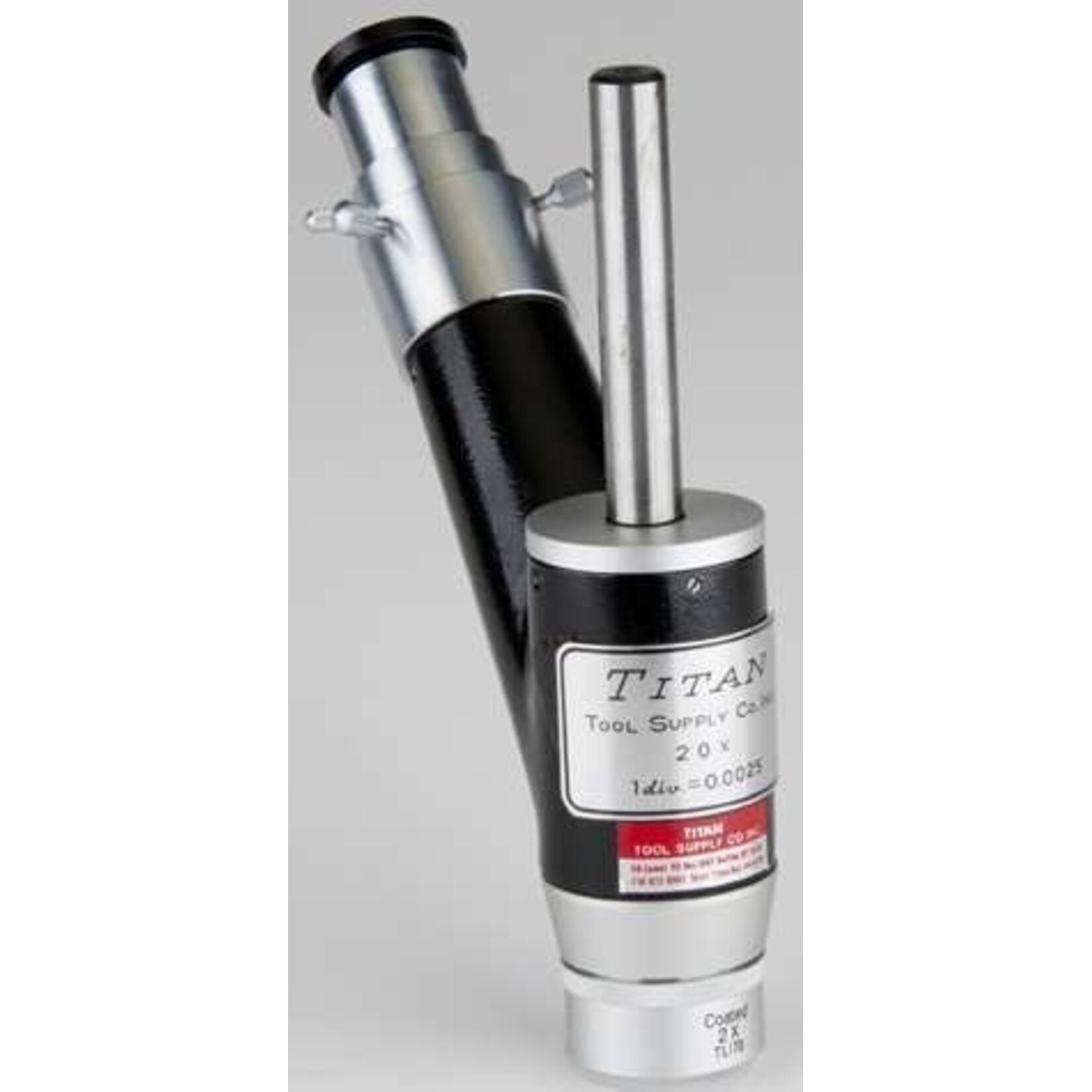

I microscopi di centratura Titan sono progettati per l'impostazione e l'ispezione di lavori con fresatrici verticali, alesatrici a coordinate di grandi dimensioni, alesatrici, torni, macchine a scarica elettrica, macchine a nastro e trapani. Tre macchine di misura a coordinate.
I microscopi di centraggio CS sono disponibili in 5 modelli principali:
- CS-10X Ingrandimento 10X
- CS-20X Ingrandimento 20X
- CS-50X Ingrandimento 50X
- CS-100X Ingrandimento 100X
- CS-200X Ingrandimento 200X
Applicazioni:
CS-10X: l'unità è stata progettata appositamente per le frese a forare, grazie alla sua lunghezza focale estremamente lunga. Può essere utilizzato anche su fresatrici verticali o trapani a coordinate quando è richiesta una lunga lunghezza focale.
CS-20X: microscopio di centratura particolarmente adatto all'uso su macchine ad erosione a scintilla, fresatrici di tipo Bridgeport e alcune macchine di misura a coordinate. Ha un campo visivo più ampio, una lunghezza focale maggiore e un tubo oculare più lungo, che consente all'osservatore di accedere più facilmente al microscopio, poiché il tubo oculare è quasi orizzontale. Il metodo di centratura prismatico a 2 viti per l'estensione del mandrino consente un'impostazione semplice e rapida.
CS-50X: questa unità è stata appositamente progettata per l'uso su macchine di misura a coordinate come "Moore, Sip, Bendix, Boice, Numerex", ecc. Ha un campo visivo più ampio, una maggiore distanza tra le linee del reticolo, un ingrandimento più elevato e un dispositivo di centratura prismatico della concentricità del mandrino per un'impostazione facile e veloce.
CS-100X: questo modello è ideale per misure estremamente ravvicinate o a distanze di lavoro ridotte. È ideale per le macchine di misura a coordinate o per la misurazione, il dimensionamento e la localizzazione di trucioli in miniatura. Sono possibili misure da .0001" a .00005". La macchina su cui questi dispositivi devono essere utilizzati deve essere assolutamente stabile e non deve vibrare a causa degli elevati ingrandimenti.
CS-200X: questo modello è ideale per misure estremamente ravvicinate o per distanze di lavoro ridotte. È ideale per le macchine di misura a coordinate o per la misurazione, il dimensionamento e la localizzazione di trucioli in miniatura. Sono possibili misure da .0001" a .00005". La macchina su cui vengono utilizzati questi dispositivi deve essere assolutamente stabile e non deve vibrare a causa degli elevati ingrandimenti.
Distanze di lavoro:
- CS-10X: 159 mm
- CS-20X: 71 mm
- CS-50X: 12 mm
- CS-100X: 6 mm
- CS-200X: 1,5 mm
Campi visivi:
- CS-10X: 18 mm
- CS-20X: 8 mm
- CS-50X: 3,6 mm
- CS-100X: 1,7 mm
- CS-200X: 0,8 mm
Geometria del reticolo nell'oculare:
- CS-10X: è costituito da linee trasversali a 90° e da 6 cerchi concentrici di diametro .100", .200", .300", .400", .500" e .600"
- CS-20X: linee trasversali a 90° e 6 cerchi concentrici di diametro .050", .100", .150", .200", .250" e .300"
- CS-50X: linee trasversali a 90° e 6 cerchi concentrici di diametro .020", .400", .060", .080", .100" e .120"
- CS-100X: linee trasversali a 90° e 6 cerchi concentrici di diametro .010", .020", .030", .040", .050" e .060"
- CS-200X: è composto da linee trasversali a 90° e 6 cerchi concentrici di diametro .005", .010", .015", .020", .025" e .030"
Disponibile come opzione (su richiesta):
- Invece dell'oculare 10x, tutti i modelli sono disponibili con un oculare 20x (ingrandimento totale raddoppiato - campo visivo dimezzato)
- Gli oculari possono essere forniti con un solo reticolo invece che con reticolo e cerchi concentrici
- È disponibile un adattatore oculare per il montaggio di una telecamera USB o HDMI
ADATTATORE VIDEO PER MICROSCOPI DI CENTRATURA IN TITANIO:
Tutti i microscopi di centratura in titanio della serie CS possono essere facilmente convertiti in video. È sufficiente rimuovere l'oculare e utilizzare l'adattatore video. Questi adattatori video si avvitano direttamente all'attacco C di qualsiasi videocamera. Il microscopio di centratura può ancora essere centrato sul punto di rotazione di un mandrino. L'unica differenza è che ora l'immagine viene visualizzata sullo schermo del monitor video. Ciò può essere particolarmente utile per le macchine di misura a coordinate di grandi dimensioni, per le alesatrici a coordinate di grandi dimensioni e per tutte le macchine in cui è impossibile guardare nell'oculare a causa delle dimensioni della tavola o delle ostruzioni presenti sulla macchina.
Istruzioni per la centratura del microscopio serie cs
