MT-X-50 : Dispositif de mesure de longueur et de distance de précision : notre dispositif de mesure de longueur et de distance de précision MT-X-50 offre aux utilisateurs une solution précise et fiable pour leurs besoins de mesure. Ce dispositif se compose d'un guide de haute précision BM-15 sur lequel sont montés deux chariots de guidage avec des logements, un comparateur à cadran et une plaque d'appui, ce qui permet de nombreuses applications. Veuillez noter que les prix indiqués ici ne comprennent pas les vis de montage Digimatic de Mitutoyo. Les vis de montage doivent être commandées séparément si nécessaire.

Caractéristiques de l'appareil : Guide de précision BM-15 : la base pour des mesures exactes. Le guide de précision BM-15 est un composant central pour des mesures précises. Il se compose de deux chariots de guidage : un verrouillable pour le comparateur Mitutoyo Digimatic et un autre pour la plaque de fixation. Cette configuration permet un positionnement flexible et des mesures rapides et précises. La broche verticale du comparateur est directement fixée à la plaque d'enregistrement, ce qui garantit une précision absolue dans l'axe X. Il est ainsi possible de déterminer des valeurs de longueur sous le microscope avec une précision maximale.

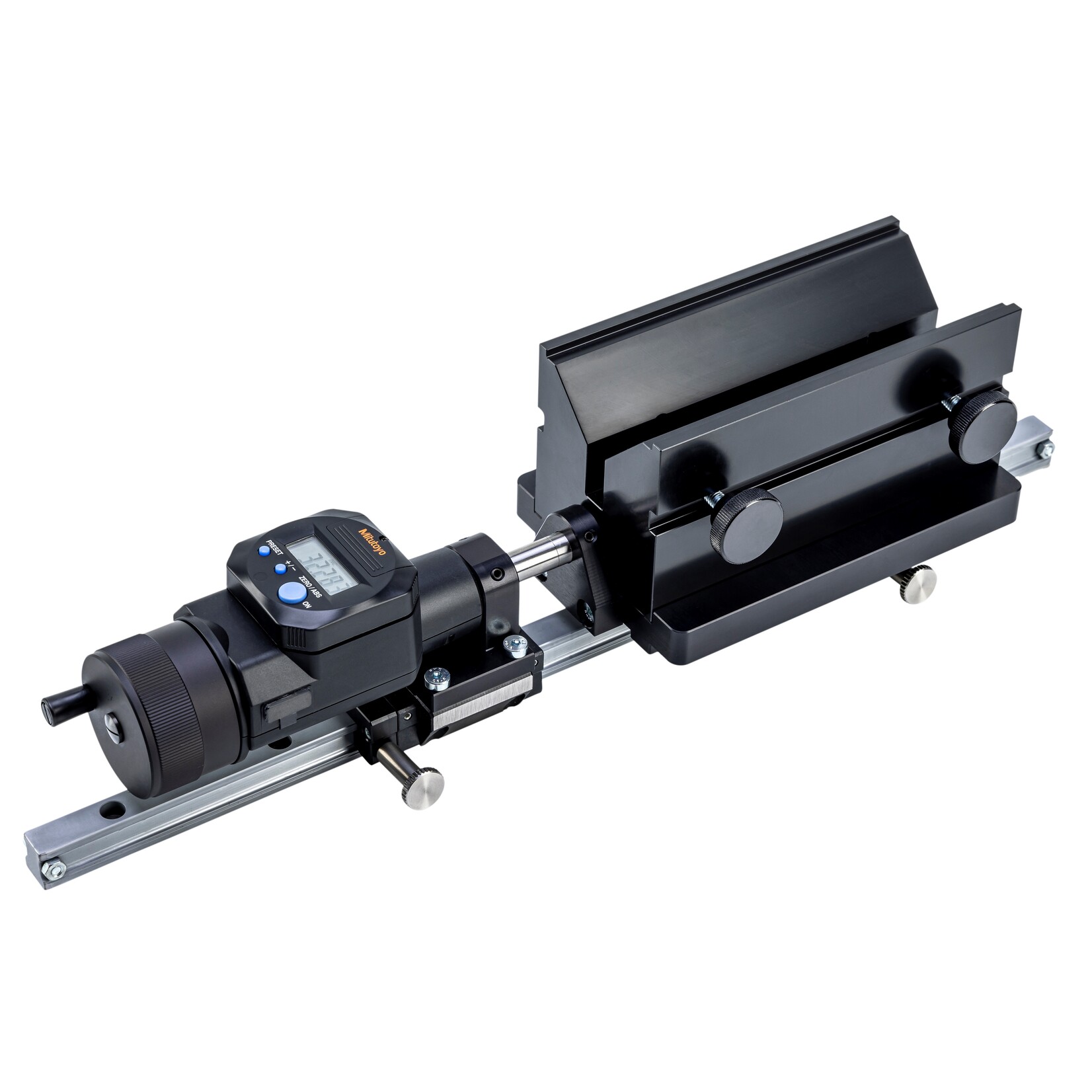

Compatibilité avec les systèmes de mesure d'outils : La plaque d'appui est identique aux plaques de nos systèmes de mesure d'outils de la série CT, ce qui permet d'intégrer des accessoires tels que des prismes d'insertion ou le Concentricity Pro de Rollomatic. Il est également possible de monter le dispositif de mesure sur notre système de mesure d'outils CT-6000-G (mesure Web Taper).

Option de personnalisation : Nous proposons une assistance pour les prises de vue personnalisées en mettant à disposition des dessins PDF ou des stepfiles de la plaque de fixation et d'adaptation.

Extensibilité : l'unité de mesure peut être utilisée avec une platine rotative, une platine de positionnement ou une platine de mesure croisée en option et est compatible avec les vidéomicroscopes de la série KITOZOOM ainsi qu'avec le logiciel de mesure Metric pour un transfert de données des valeurs de position.

Différentes configurations disponibles : Nous proposons quatre configurations différentes afin de répondre aux différents besoins.

Versions disponibles :

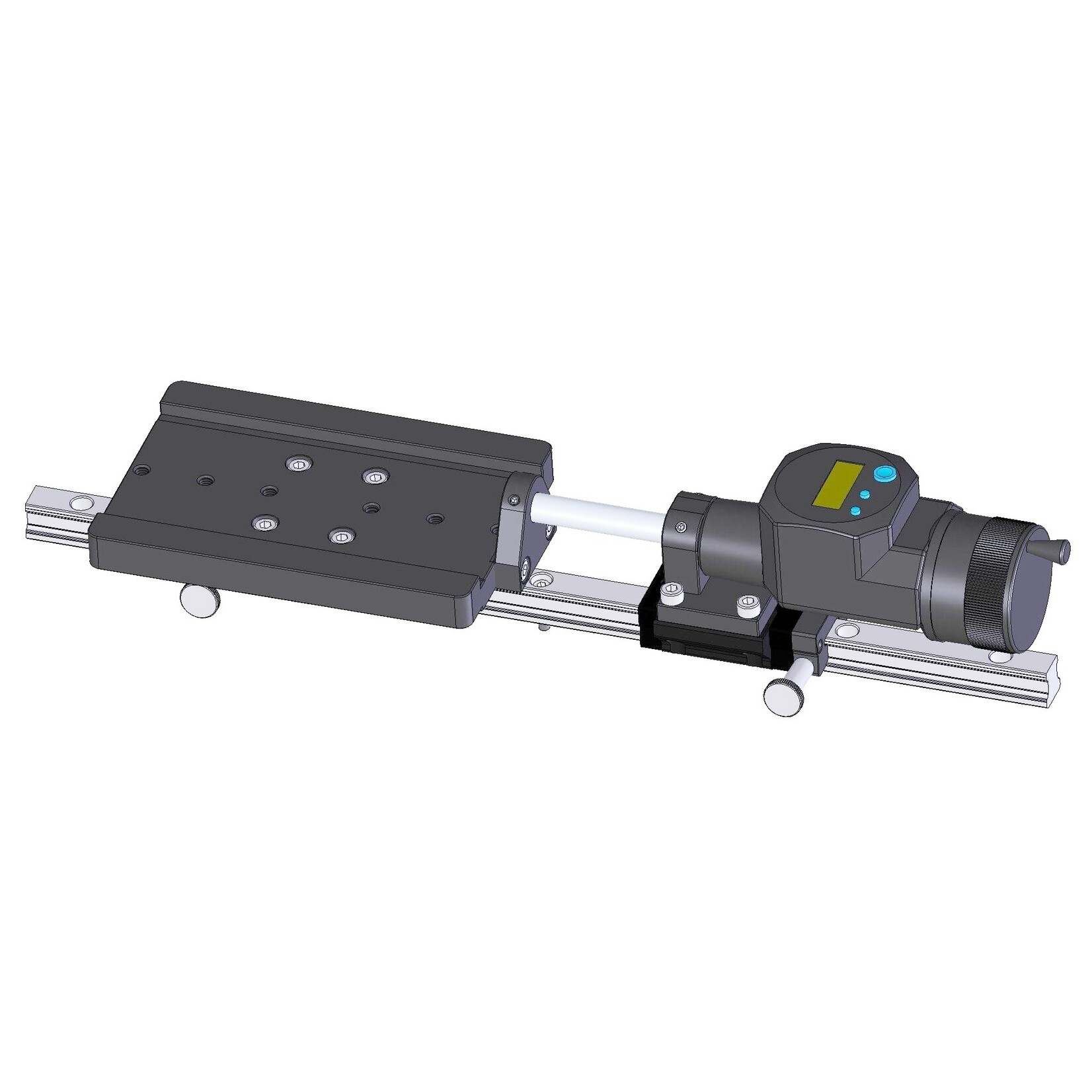

MT-X-50

• système de mesure à 1 axe pour une longueur de mesure de 50 mm
• pour une broche de mesure Mitutoyo Digimatic en option
• montées sur un guidage de précision BM-15

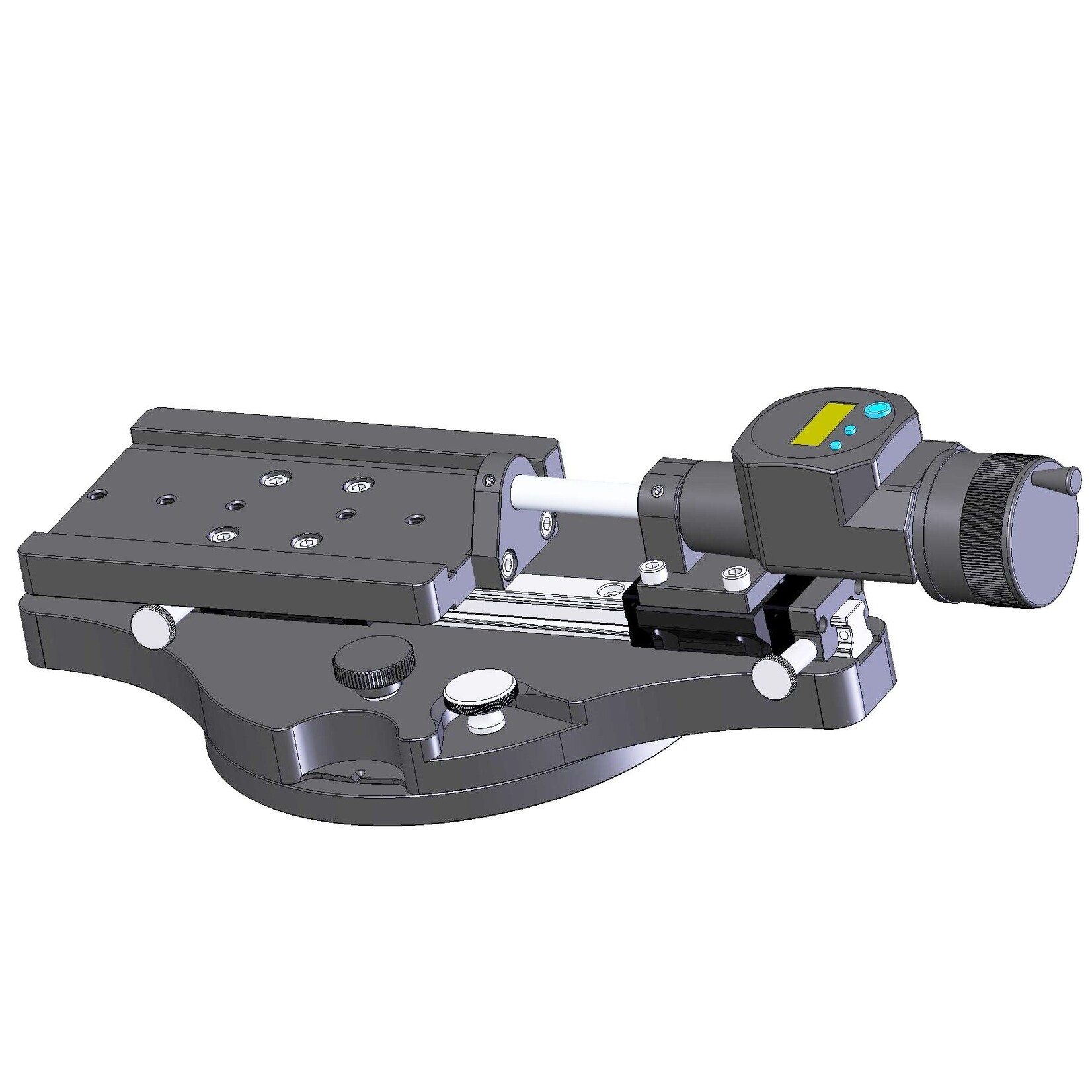

MT-X-50-ROT

• Système de mesure à 1 axe pour longueur de mesure de 50 mm
• pour une broche de mesure Mitutoyo Digimatic en option
• monté sur guidage de précision BM-15
• monté sur table rotative avec graduation de 1°
• respectivement détachable à 90

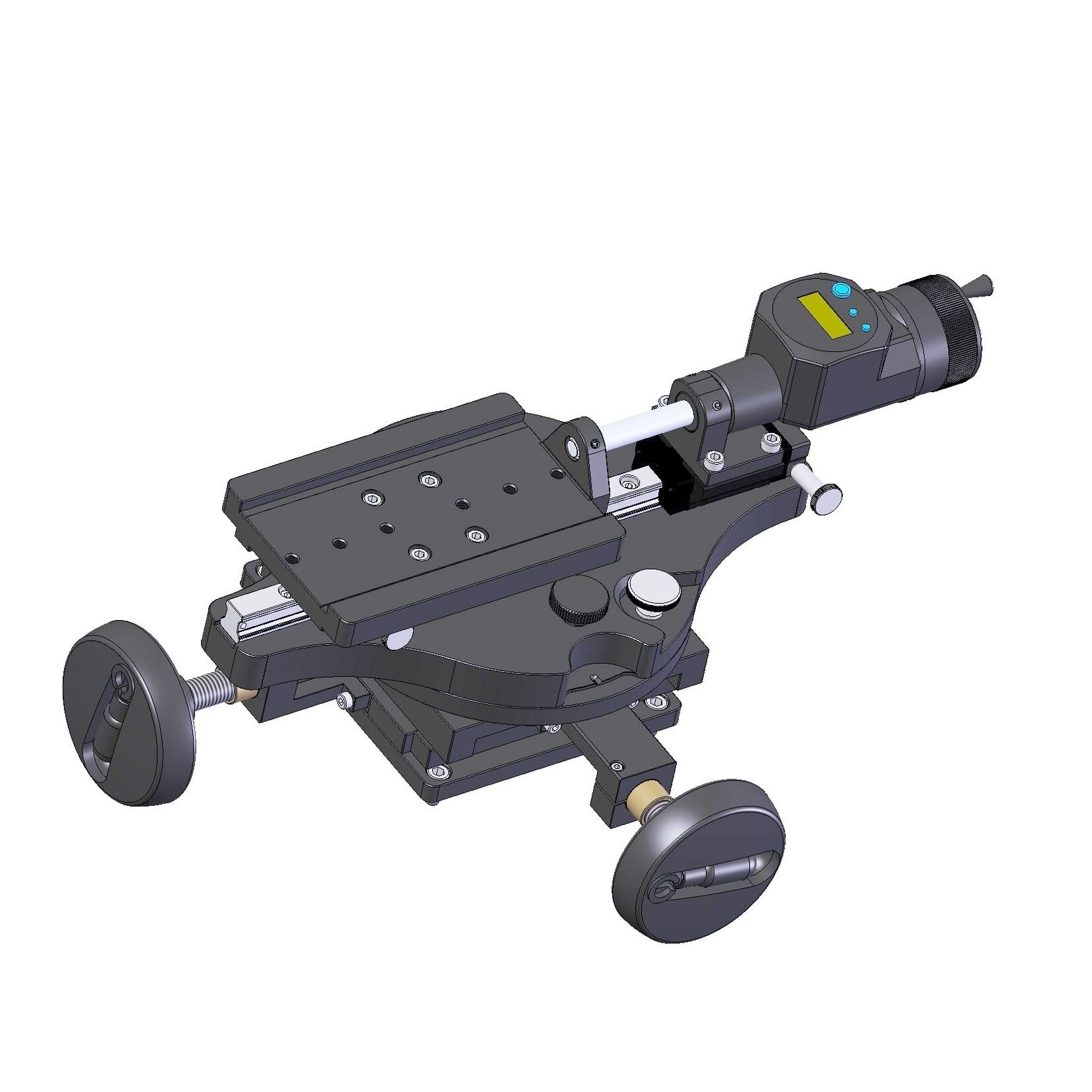

MT-X-50-ROT-SP

• Système de mesure à 1 axe pour une longueur de mesure de 50 mm
• pour une broche de mesure Mitutoyo Digimatic en option
• monté sur guidage de précision BM-15
• monté sur table rotative avec graduation de 1°
• respectivement détachable en 90
• monté sur table croisée 50 x 50 mm
• y compris deux broches avec pas de broche de 1 mm pour le réglage X et Y
• monté sur plaque de montage

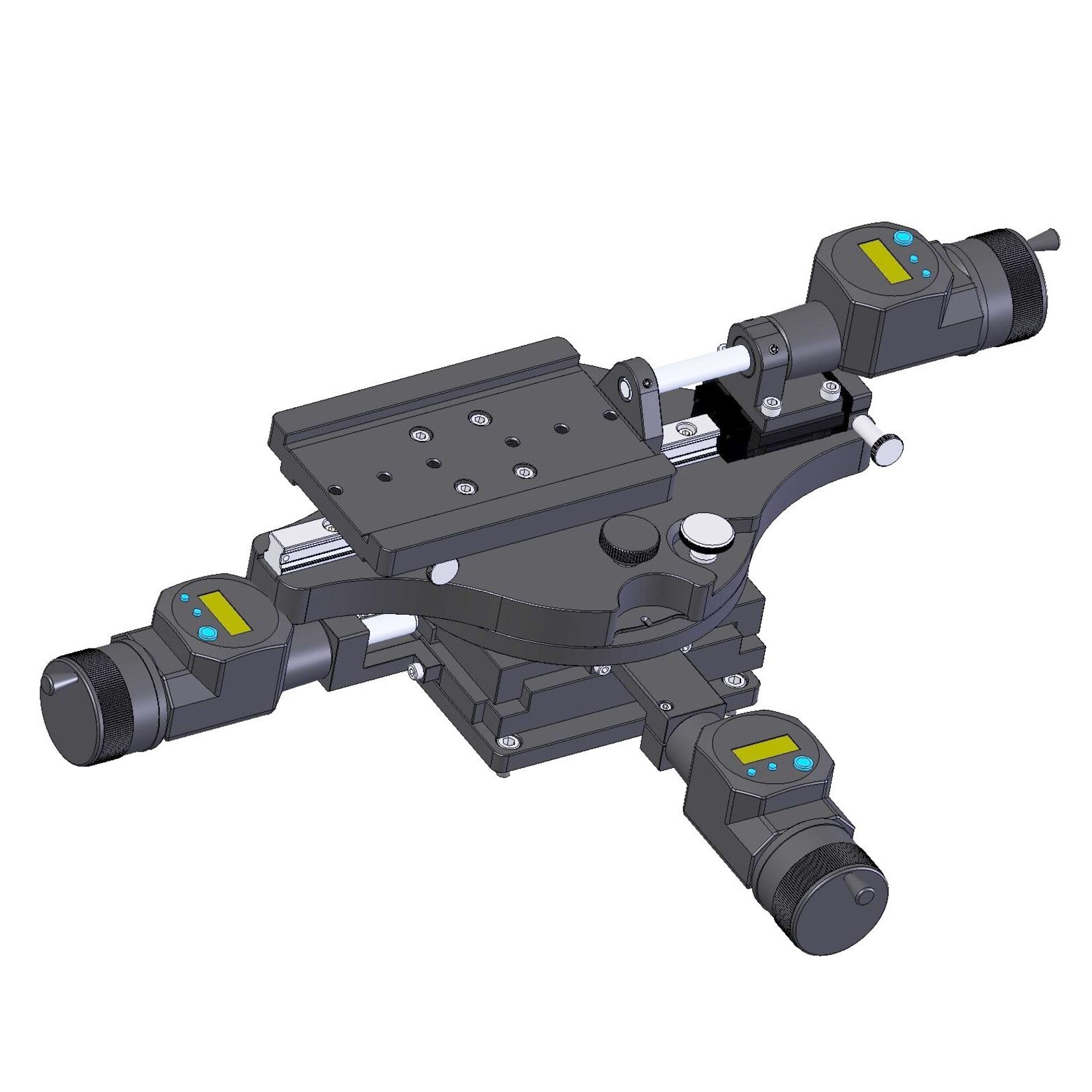

MT-X-50-ROT-MIT

• système de mesure à 1 axe avec longueur de mesure de 50 mm
• pour trois broches de mesure Mitutoyo Digimatic en option
• monté sur guidage de précision BM-15
• monté sur table rotative avec graduation de 1°
• chacun pouvant être bloqué à 90
• monté sur table de mesure croisée 50 x 50 mm
• monté sur plaque de montage

Notre dispositif de mesure de longueur et de distance de précision est conçu pour offrir aux utilisateurs une solution fiable et adaptable pour leurs applications de mesure. Grâce à sa précision et à sa flexibilité, il prend en charge une multitude d'applications industrielles et contribue à l'efficacité et à la précision des processus de fabrication. Veuillez noter que les prix indiqués ici n'incluent pas les vis de montage Digimatic de Mitutoyo. Les vis de montage doivent être commandées séparément si nécessaire.
