Pour les microscopes tels que PEAK 2010, 2034, 2054, 2008, KITO-MI etc., il n'est pas possible de livrer le microscope avec un certificat de contrôle ou un certificat comme les échelles normales des loupes de mesure.

Pourquoi ?

La raison est la suivante : les échelles des loupes de mesure comme 1983 sont produites 1:1. Cela signifie que la distance entre les lignes est de 100 µm +/- écarts. Ces écarts peuvent être vérifiés assez facilement dans un laboratoire d'étalonnage (voir modèle de certificat de contrôle et certificat DAkkS). Sur les microscopes, les échelles sont intégrées dans l'oculaire. Ces échelles ne sont PAS fabriquées à l'échelle 1:1 mais sont calculées de manière à tenir compte de la distance focale et à donner ensuite au point focal (calcul de l'oculaire/objectif/distances) la graduation respective indiquée pour le microscope.

Comme un tel calcul rétroactif n'est pas habituel et que, d'autre part, les échelles ne sont pas démontées (il faut une salle blanche pour le montage/démontage), il n'est donc pas possible de certifier ces échelles.

Que faut-il faire ?

Pour ce type de microscopes ou même de vidéomicroscopes avec logiciel de mesure, on utilise donc un "objet" certifié pour le contrôle ou l'étalonnage (logiciel de mesure). Nous prenons donc par exemple une échelle S-1983-001 avec une graduation de 10µm et la faisons munir d'un protocole (de préférence avec DAkkS) et pouvons maintenant contrôler le microscope 2010 avec cette échelle certifiée. Nous établissons maintenant un certificat d'étalonnage interne (analogique ou numérique) dans lequel nous inscrivons par ex :

1) ce que nous avons vérifié, par ex. le microscope PEAK type 2034-100
2) les étapes/intervalles/points de mesure que nous avons vérifiés avec les données correspondantes écarts selon le certificat du moyen de contrôle
3) Contrôleur
4) Numéro de série du moyen de contrôle
5) Numéro de série de l'objet à contrôler
6) Date
7) Température/humidité de l'air
8) Recalibrage ou nouvelle date de vérification.

Vous pouvez trouver un modèle de certificat d'étalonnage en cliquant sur le lien ci-dessous.

Dans la mesure où vous souhaitez commander chez nous un moyen d'étalonnage pour l'établissement interne d'un certificat d'étalonnage, nous pouvons vous proposer deux modèles :

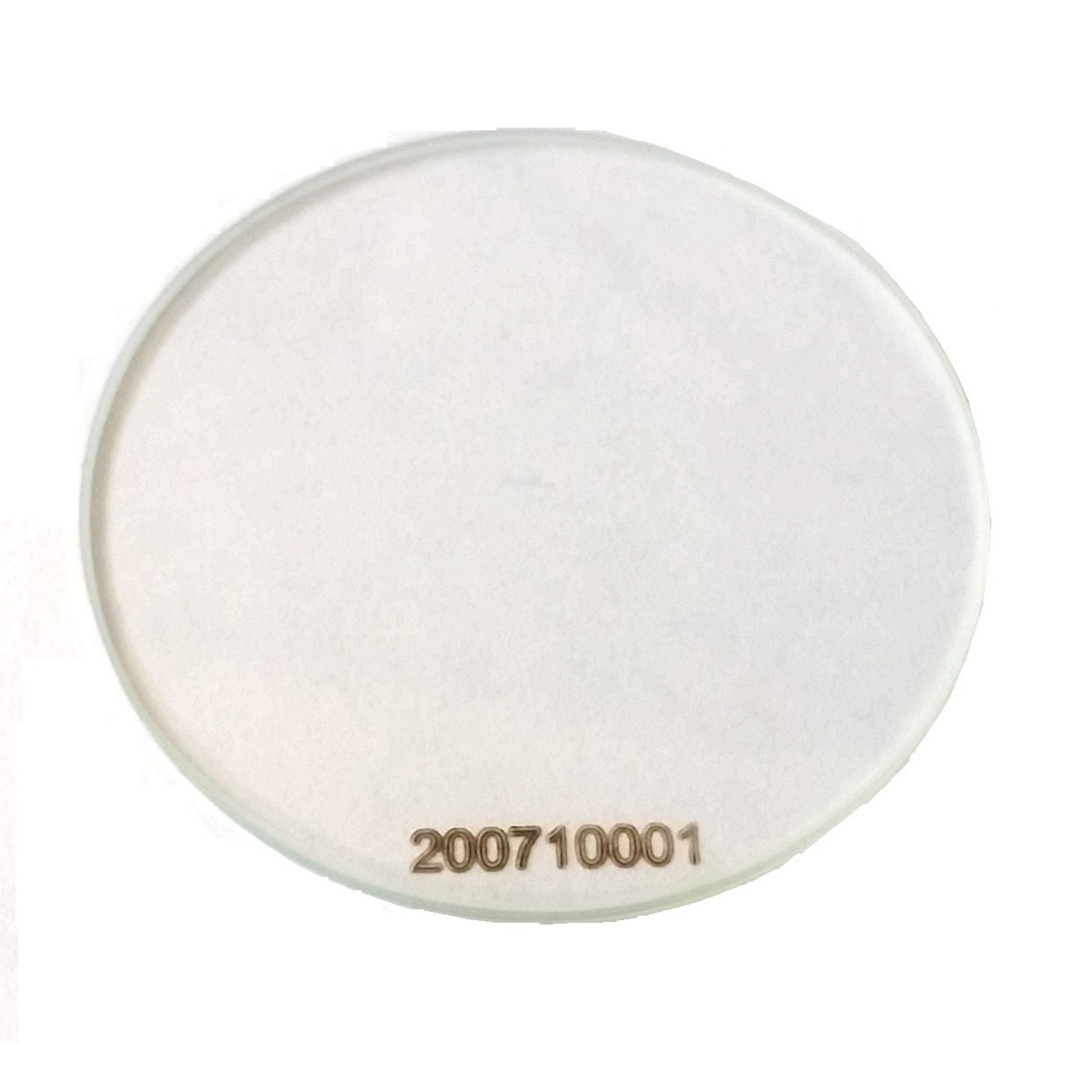

1 disque d'étalonnage 0.01 mm - graduation 100µm - longueur totale 30 mm
- Réf. N° S-1983-DAkkS
- dimensions 35 x 1,28 mm
- au prix de 140, -- euros, TVA en sus.
- Emballage inclus plus forfait d'expédition plus TVA.
- Délai de livraison : env. 3 - 4 semaines après la commande

1 disque de calibrage 0,01 mm - graduation 10µm - longueur totale 2 mm
- Réf. N° S-1983-001-DAkkS
- Dimensions 35 x 1,28 mm
- au prix de 180, -- euros, TVA en sus.
- Emballage inclus plus forfait d'expédition plus TVA.
- Délai de livraison : env. 3 - 4 semaines après la commande

Muster - Sample_S-1983-DAkkS
