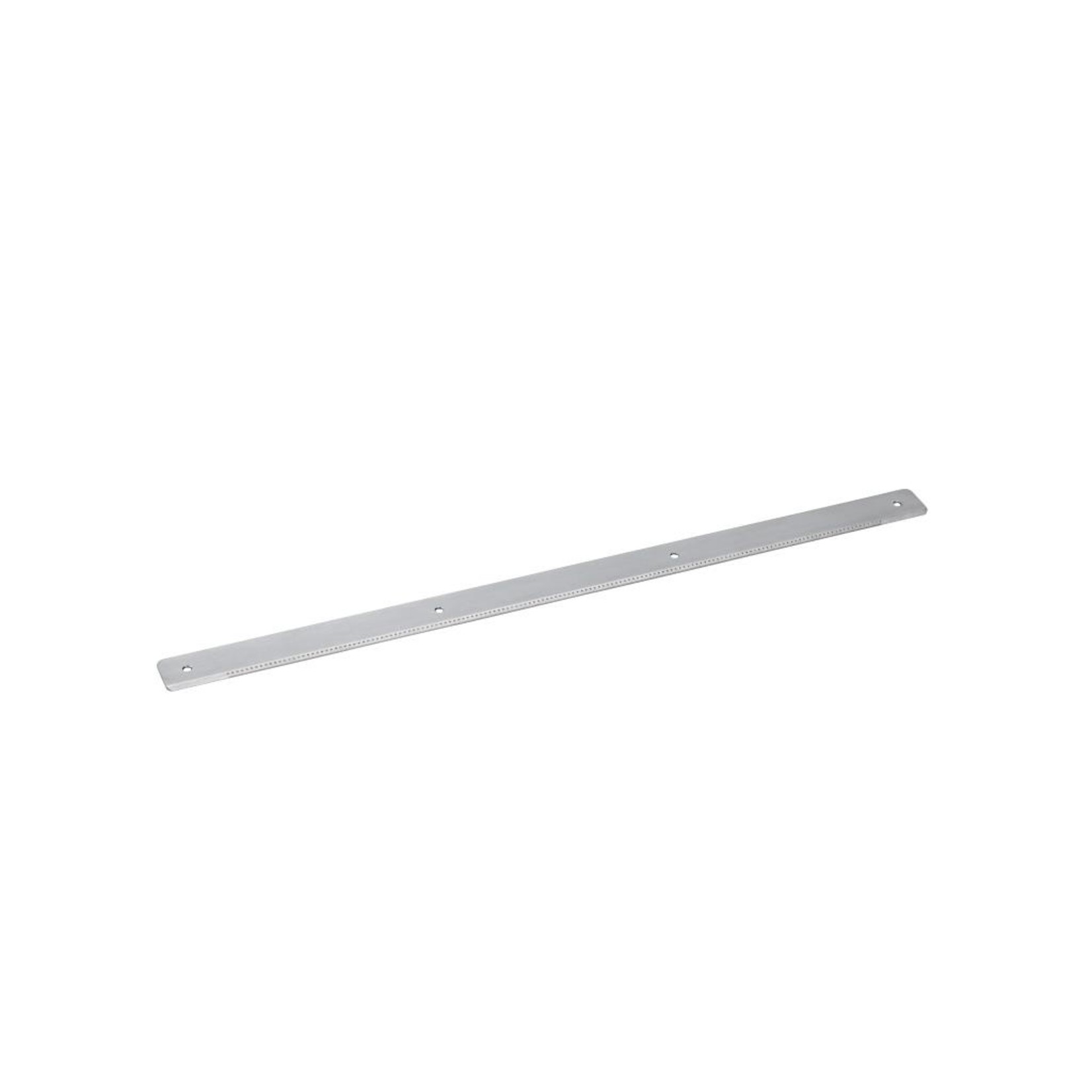

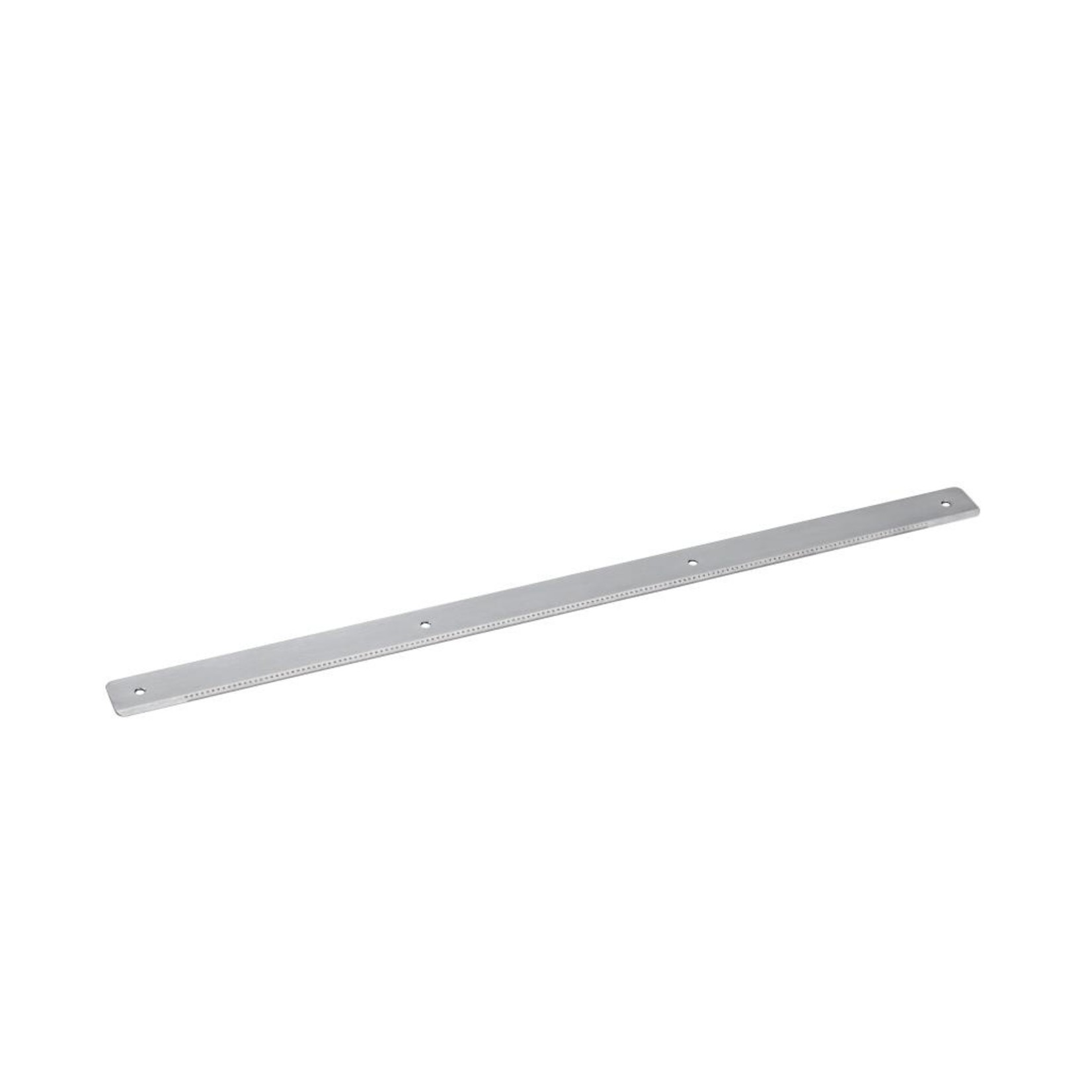

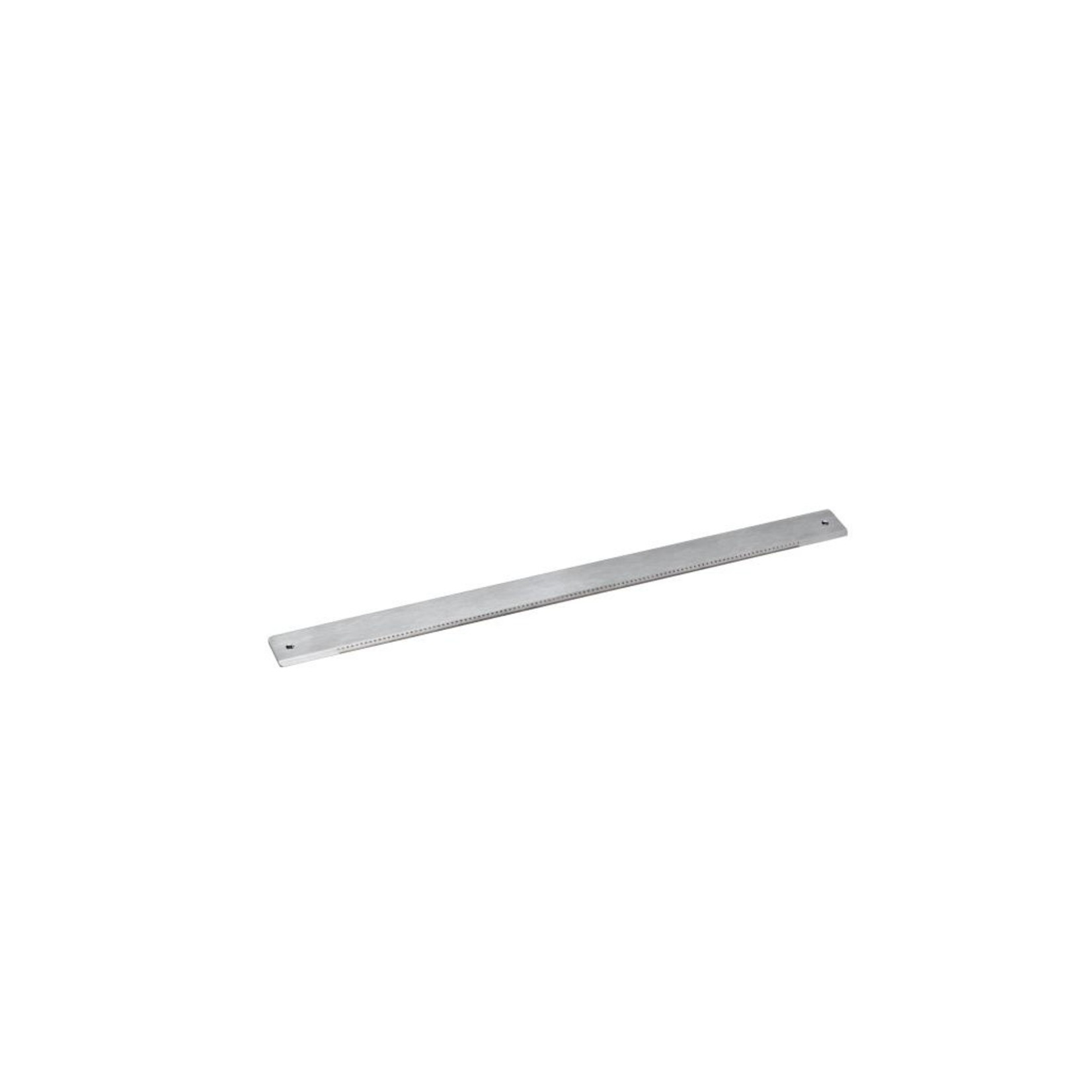

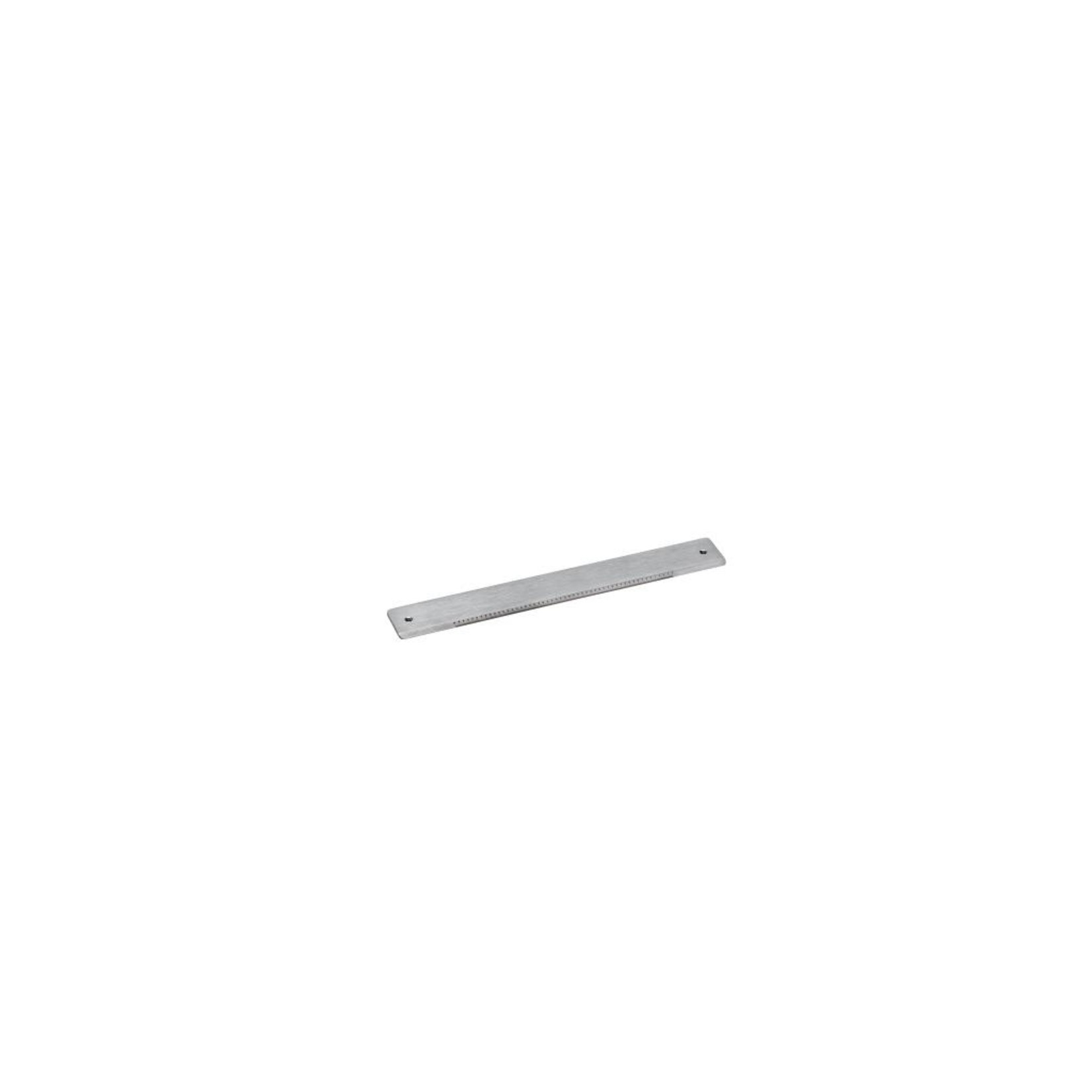

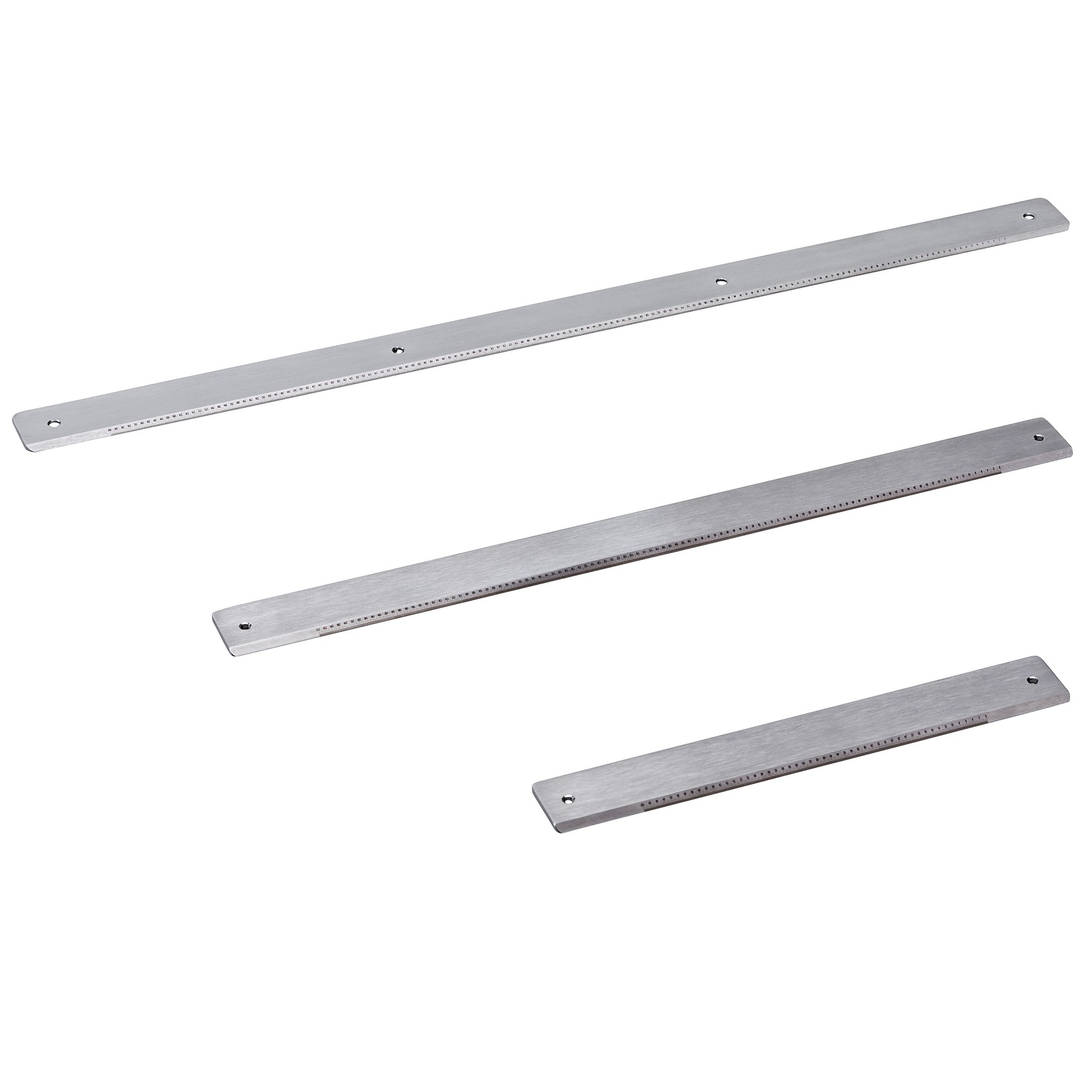

Para fines de instalación, ofrecemos las cuatro escalas metálicas con número de pedido RL-OA como escalas estándar sin lupas ni otras estructuras.

Datos técnicos para las escalas metálicas RL

• Escala de medición: División = 0,1 mm, marcado 0 10 20 ... (mm)
• Las marcas de división y las cifras presentes en el cuerpo de acero inoxidable están grabadas a láser
• La marca de división tiene un grosor de línea de 0,020 mm
• Precisión de división ± 0,02 mm en toda la longitud de medición (a 20 grados)
• Coeficiente de dilatación térmica: 0% por = % humedad relativa
• Material = 1-4301
• Escala no promediada, centrada en el cuerpo metálico
• Longitud del cuerpo de metal:

• 100 mm = Longitud total 150 mm (+ 0,2 mm)
• 212 mm = Longitud total 262 mm (+ 0,2 mm)
• 300 mm = Longitud total 350 mm (+ 0,2 mm)
• 400 mm = Longitud total 450 mm (+ 0,2 mm)

• Anchura del cuerpo de metal = 19,6 mm (DIN 7168 medio)
• Grosor del cuerpo de metal = 2,0 mm (DIN 7168 medio)

También ofrecemos modelos de fabricación especial hasta una longitud de medición total de 400 mm.

Archivo DXF para descargar ( 0.035 MB, 19.07.2017, DXF )

Para evitar cualquier confusión, preferiríamos un DXF. Además se reducirán el tiempo de ejecución de la oferta y los costes de los modelos de fabricación especial, ya que de todos modos tenemos que crear un DXF.
