Todos vienen con vástagos templados y rectificados de 1/2" de diámetro para que sean adaptables a todas las máquinas mediante el uso de pinzas. Se sugiere que si se va a utilizar de forma continua en una máquina, se equipe con sus propias pinzas.

Los microscopios de centrado de la serie CS tienen un dispositivo de centrado "prismático" en el que sólo se necesitan dos tornillos para un centrado especialmente sencillo y rápido para compensar la excentricidad del husillo. El ajuste prismático de la Serie CS tiene la ventaja de no cambiar los ajustes de un eje mientras se ajusta el otro eje, ya que ambos ajustes son totalmente independientes entre sí. Ambos métodos pueden dominarse rápidamente. Las instrucciones especiales vienen con las unidades. Es muy fácil ajustar el microscopio para un centrado perfecto en todo momento.

Los microscopios de centrado Titan tienen una imagen vertical, ópticamente correcta de izquierda a derecha, de modo que el operario ve la pieza de trabajo con el microscopio igual que sin él, se eliminan los errores debidos a la transposición o conversión.

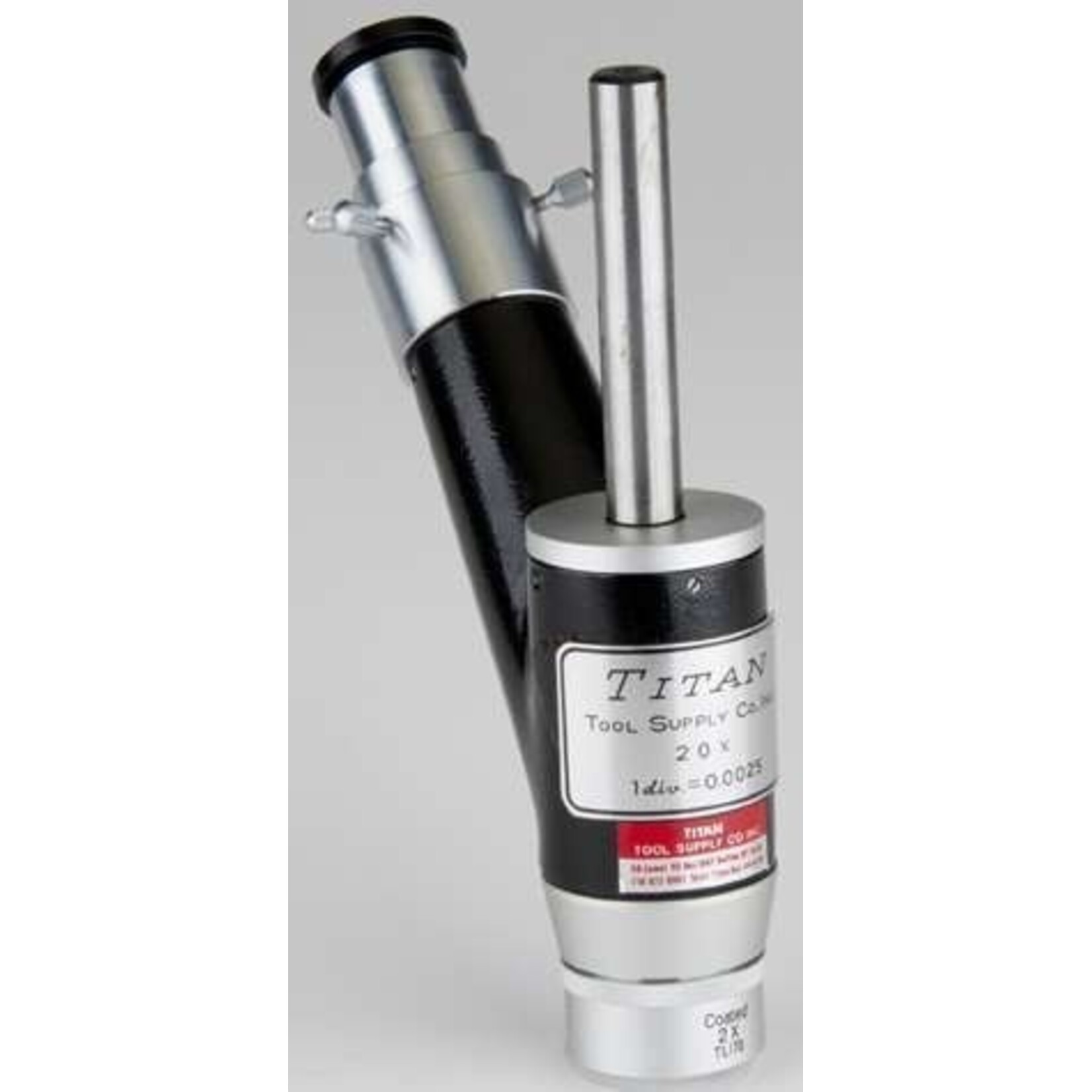

Los microscopios de centrado Titan están diseñados para la preparación e inspección de trabajos con fresadoras verticales, mandrinadoras de plantilla grandes, mandrinadoras, tornos, máquinas de descarga eléctrica, máquinas controladas por cinta, taladradoras. Tres máquinas de medición por coordenadas.

Los microscopios de centrado CS están disponibles en 5 modelos principales:

• CS-10X aumentos 10x
• CS-20X aumentos 20X
• CS-50X aumentos 50x
• CS-100X aumentos 100X
• CS-200X aumentos 200x

Aplicaciones:

CS-10X: La unidad está especialmente diseñada para mandrinadoras, debido a su distancia focal extremadamente larga. También puede utilizarse en fresadoras verticales o taladradoras de plantilla cuando se requiere una distancia focal larga.

CS-20X: Microscopio de centrado especialmente adecuado para su uso en máquinas de erosión por chispa y fresadoras tipo Bridgeport y algunas máquinas de medición por coordenadas. Tiene un campo de visión más amplio, una mayor distancia focal y un tubo ocular más largo, lo que permite al observador un acceso más fácil al microscopio, ya que el tubo ocular está casi horizontal. El método de centrado prismático de 2 tornillos para la extensión del husillo permite una configuración fácil y rápida.

CS-50X: Esta unidad está especialmente diseñada para su uso en máquinas de medición de coordenadas como "Moore, Sip, Bendix, Boice, Numerex", etc. Tiene un campo de visión más amplio. Tiene un campo de visión más amplio, mayor distancia entre líneas en el retículo, mayor aumento y un dispositivo de centrado de concentricidad de husillo prismático para una puesta a punto fácil y rápida.

CS-100X: Este modelo es ideal para mediciones extremadamente cercanas o distancias de trabajo cortas. Es ideal para máquinas de medición de coordenadas o para la medición, dimensionamiento y localización de virutas en miniatura, ya que permite realizar mediciones de 0,0001" a 0,00005". La máquina en la que se van a utilizar estos dispositivos debe ser absolutamente estable y no debe vibrar debido a los elevados aumentos.

CS-200X: Este modelo es ideal para mediciones extremadamente cercanas o distancias de trabajo cortas. Es ideal para máquinas de medición de coordenadas o para la medición, dimensionamiento y localización de virutas en miniatura, ya que permite realizar mediciones de 0,0001" a 0,00005". La máquina en la que se van a utilizar estos dispositivos debe ser absolutamente estable y no debe vibrar debido a los elevados aumentos.

Distancias de trabajo:

• CS-10X: 159 mm
• CS-20X: 71 mm
• CS-50X: 12 mm
• CS-100X: 6 mm
• CS-200X: 1,5 mm

Campos de visión

• CS-10X: 18 mm
• CS-20X: 8 mm
• CS-50X: 3,6 mm
• CS-100X: 1,7 mm
• CS-200X: 0,8 mm

Geometría de la retícula en el ocular:

• CS-10X: Consta de líneas cruzadas de 90° y 6 círculos concéntricos de 0,100", 0,200", 0,300", 0,400", 0,500" y 0,600" de diámetro.
• CS-20X: Consta de líneas transversales de 90° y 6 círculos concéntricos de 0,050", 0,100", 0,150", 0,200", 0,250" y 0,300" de diámetro
• CS-50X: Consta de líneas cruzadas de 90° y 6 círculos concéntricos de 0,020", 0,400", 0,060", 0,080", 0,100" y 0,120" de diámetro.
• CS-100X: Consta de líneas transversales de 90° y 6 círculos concéntricos de 0,010", 0,020", 0,030", 0,040", 0,050" y 0,060" de diámetro
• CS-200X: Consta de líneas transversales de 90° y 6 círculos concéntricos de 0,005", 0,010", 0,015", 0,020", 0,025" y 0,030" de diámetro

Disponible opcionalmente (consultar):

• En lugar del ocular 10x, todos los modelos están disponibles con un ocular 20x (aumento total duplicado - campo de visión reducido a la mitad)
• Los oculares pueden suministrarse con una sola retícula en lugar de con retículas y círculos concéntricos.
• Opcionalmente, hay disponible un adaptador de ocular para montar una cámara USB o HDMI

ADAPTADOR DE VÍDEO PARA MICROSCOPIOS DE CENTRADO DE TITANIO:

Todos los microscopios de centrado de titanio de la serie CS pueden convertirse fácilmente a vídeo. Basta con retirar el ocular y utilizar en su lugar el adaptador de vídeo. Estos adaptadores de vídeo se enroscan directamente en la montura C de cualquier cámara de vídeo. El microscopio de centrado se puede seguir centrando en el punto de giro de un husillo. La única diferencia es que ahora la imagen se muestra en la pantalla del monitor de vídeo. Esto puede ser especialmente conveniente para grandes máquinas de medición de coordenadas, grandes mandrinadoras de plantillas y cualquier máquina en la que sea imposible mirar por el ocular debido al tamaño de la mesa o a obstrucciones en la máquina.
