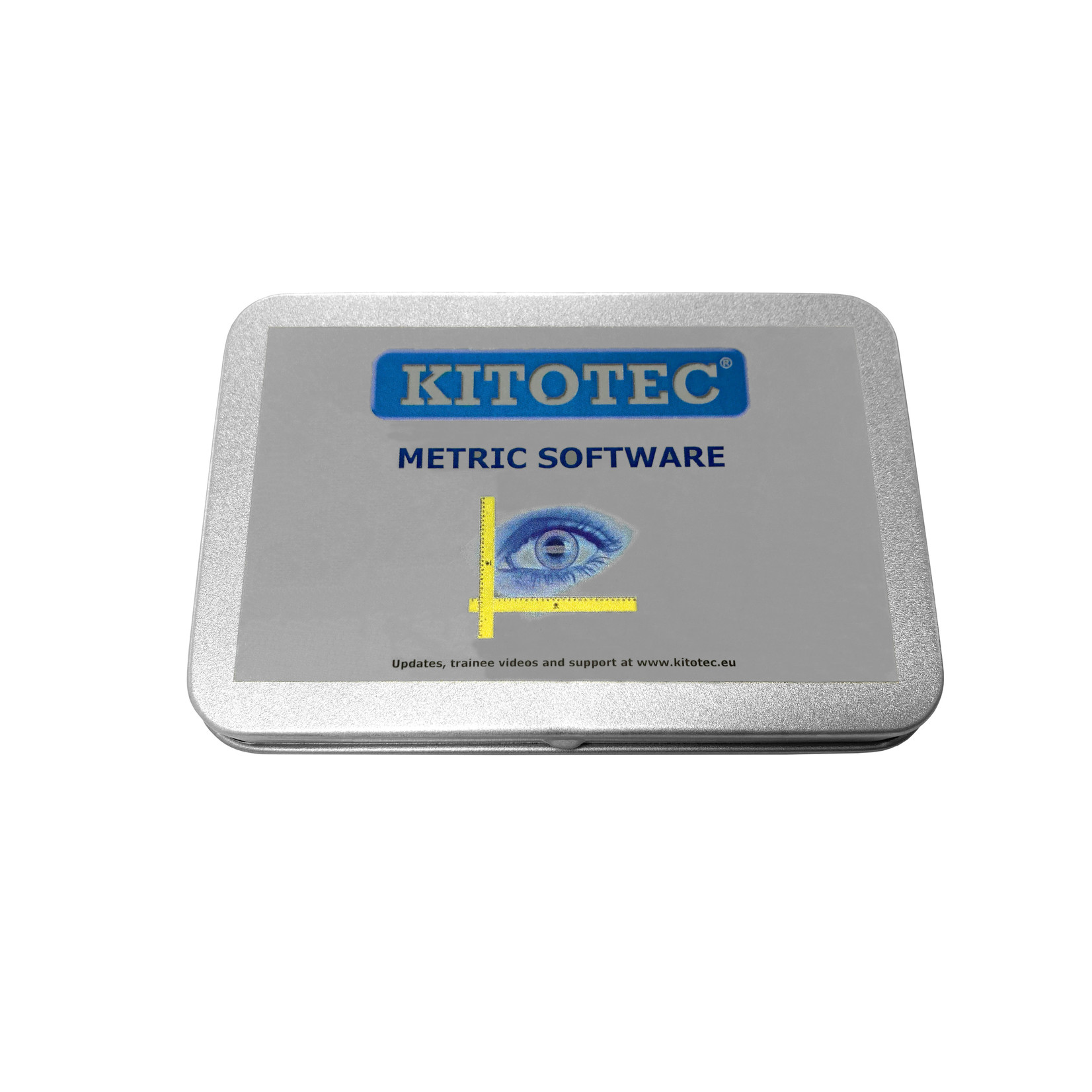

Software de medición eficiente que ahorra tiempo - MÉTRICO
El software de medición no debe hacer perder tiempo al usuario. El software de medición métrica es una alternativa a los programas disponibles, a menudo complicados. La elección del software de medición adecuado debe optimizar su tiempo de trabajo, no hacerle perder tiempo. El software de medición métrica ofrece una alternativa fácil de usar a los programas, a menudo complicados. Gracias a la función de medición de imágenes en directo, no es necesario perder tiempo guardando y recuperando imágenes, una clara ventaja que aumenta su productividad.
Otro aspecto destacado: al utilizar nuestras cámaras USB 3.0, Metric puede instalarse en cualquier número de ordenadores. Dondequiera que se conecte la cámara, el software estará automáticamente listo para su uso. Sin molestos dongles USB, sin restricciones: especialmente práctico para aplicaciones móviles como la serie Cellcheck. Con Metric, varios usuarios de un microscopio pueden simplemente preinstalar el software en su ordenador portátil y empezar a trabajar inmediatamente.
Internacional e intuitivo: Metric convence en todo el mundo
Metric es multilingüe y soporta 35 idiomas - perfecto para un uso global. Esta característica no sólo es un punto a favor para los clientes internacionales, sino también para las grandes empresas con equipos multiculturales. El sencillo cambio de idioma hace que la familiarización con el software sea un juego de niños para todos los empleados.
Actualizaciones gratuitas y sistema de actualización flexible
Con un número de serie de nueve dígitos o más, puede disfrutar de actualizaciones gratuitas, de forma sencilla y fácil en el área de descargas. Sin complicaciones con los contratos de actualización: Mantendrá su sistema actualizado en todo momento. También puede actualizar fácilmente su software -por ejemplo, de Metric PE Standard a Metric MT- al precio provisional original sin perder el valor de su versión anterior.
Un servicio de atención al cliente realmente accesible
En Metric, usted es el centro de atención, incluso cuando se trata de asistencia. Nuestro número de teléfono está almacenado directamente en el encabezado del software, para que pueda obtener ayuda rápidamente sin tener que abrirse camino a través de interminables líneas directas.
Conclusión:
El software de medición métrica combina facilidad de uso, eficacia y flexibilidad. Ahorre tiempo, optimice sus flujos de trabajo y benefíciese de una solución que ha demostrado su eficacia en todo el mundo. Descubra Metric, el software de medición que se adapta a sus necesidades.
Versiones:
Metric está disponible en tres versiones. Metric BE permite representar, guardar imágenes y generar una cruz reticular para la utilización en tareas de posicionamiento. Mediante la función DoubleCheck y la utilización de dos cámaras pueden ejecutarse automáticamente dos imágenes en vivo una junto a la otra con cruz reticular. Metric PE incluye adicionalmente funciones de medición tales como de distancias, mediciones de radios y circunferencias, mediciones de ángulos y algunas otras funciones de medición básicas. Y para aquellos usuarios que prefieran asignar las funciones a teclas de acceso rápido, se permiten definir a partir de la versión Metric PE. En Metric MT se han incluido prácticamente todas las funciones de medición: Medidas circulares especiales, funciones de medición para la zona de placas de circuitos impresos, medición de espesores de capa, superposición de DXF, módulo de cálculo enfocado, y muchas otras. Nos extenderíamos demasiado si enumeráramos todas las características aquí. Metric MT incluye dos niveles de función adicionales: los botones incluidos en la columna izquierda activan las mediciones de punto, línea, círculo y segmento de circulo. Los tres botones por debajo a éstos están destinados para la distancia, el ángulo y la recta de compensación. Mediante las cuatro funciones de medición superiores se marcan en primer lugar todos los objetos o puntos de medición importantes. A continuación pueden enlazarse según necesidad las mediciones desde la ventana del ordenador.
El segundo nivel permite la lectura de valores de medición X, Y y Z. Metric MT puede combinarse prácticamente con todos los sistemas de medición. No importa si se trata de mesas de medición de Märzhäuser, Uhl, Prior, Steinmeyer o de otros tantos, ya que en todo momento Metric MT leerá y calculará los ejes XY. En el caso de que no se disponga de una conexión directa a través de USB o RS-232, puede que sea necesario utilizar una interfaz específica para transferir los datos. También se procesan los datos procedentes de husillo micrométricos de, por ejemplo, Mitutoyo, Sylvac, Heidenhain o de sistemas de medición integrados como de Schneeberger para o en sistemas de dirección. Los valores X, Y y Z se mostrarán permanentemente en una ventana adicional de Metric. Más abajo encontrará una lista con los sistemas de medición compatibles hasta el momento.
Medición automática con Metric MT
Metric MT también dispone de muchas funciones de medición especiales para herramientas de medición (brocas, fresas, roscadoras e insertos indexables). Nuevas funciones de procesamiento de imagen para diámetros, radios, distancias y ángulos, que hacen que las mediciones sean incluso más rápidas y reproducibles. Con un buen contraste, el usuario sólo tiene que trazar un cuadrado con el ratón y el resultado se muestra automáticamente. Todas las funciones de medición de Metric también pueden usarse con la selección de borde automático. Y en el caso de que Metric no incluya una función de medición que necesariamente necesite como función especial en su empresa, estaremos encantados de poder ofrecerle la posibilidad de programarle una función de medición especial que cumpla con sus necesidades.
Función de superposición DXF
Metric MT incluye la función de superposición DXF. Con esta función se puede superponer un DXF, DWG o PDF vectorizado. Al cambiar el sistema de medición (zoom con varios aumentos), la superposición se ajusta automáticamente al aumento calibrado modificado. Una ventana de previsualización facilita la búsqueda de un elemento concreto para mostrarlo en el centro. Opcionalmente, se pueden mostrar los colores originales, así como nombres y etiquetas. Una novedad a partir de junio de 2023 es la posibilidad de reflejar y girar el DXF. Además de otras opciones de configuración y ajuste, es posible mover las superposiciones junto con un sistema de medición si éste se combina con el software de medición Metric (por ejemplo, mesas de medición en cruz o sistemas de medición en una rectificadora).
Personalización de las funciones
Si no necesita alguna de las funciones, la puede desactivar en cualquier momento u ocultarla completamente. De esta forma puede adaptar el programa a sus necesidades.
Protocolo de calibración
Con el software de medición se entrega una escala de calibración con un protocolo DAkkS. Los datos de calibración se registran en un protocolo que proporciona la siguiente información:
• Fecha de la última calibración
• Identificación del dispositivo
• Ejecutante
• Estándar de calibración
• Tamaño de la cámara
• Tamaño del monitor
• Próxima calibración
• Versión del programa
• Sistemas de medición
• Tamaño de píxel
• Aumento en la pantalla
• Fecha de la nueva calibración
• Visualización automática tras finalizar la calibración en caso de inicio del
programa
Conexión de CAQ
Actualmente, otra cuestión importante es la transferencia de datos de medición en un sistema CAQ. Además de una interfaz para QDAS/QSTAT, a partir de junio de 2017 ofrecemos la DC-HI-NET de Steinwald con el software de controlador apropiado para Metric. La conexión de DC-HI-NET al programa de CAQ / SPC es compatible, entre otros, con los siguientes fabricantes: AHP, Babtec, Böhme & Weihs, CAQ, CAT, Consic, COSMINO, Eilebrecht SSE, Freudenberg IT, Gewatec, GUARDUS, GRP, Hekatec, Hommel-Etamic/JENOPTIK, IBS, IBS-Sinic, IB-Seteq, IDOS QMS, InQu, IQ‘S, Jessen Lenz, Kronion, L&W, Mitutoyo, MPDV, KITOTEC GmbH, Promess, Pickert & Partner, Q-DAS, QSC, QUIPSY, SAP, SCIIL, Siemens (SISW), Solvtec, SYNCOS, Wonderware, X-Team, Zeiss IMT
Si siente la curiosidad de descubrir más detalles, puede descargarse y probar en cualquier momento las versiones de prueba del software. No dude en consultarnos cualquier duda al respecto. Además, en la barra de navegación de Metric PE y Metric MT podrá acceder a la ayuda completa con numerosas capturas de pantalla.
Sistemas de mando
Metric MT incorpora los siguientes controles aquí indicados para mesas en cruz motorizadas:
• Tango, Märzhäuser
• CNC-Axis Board, Metronic Heidenhain
• MCU-28, Fa. Zeiss
• WCB DCDCDrive 6, Winecke & Sinske
• Pro Scan 2, Prior
• L-Step, Lang
• SMC Serie (Corvus, Pollux, Basic), ITK Dr. Cassen
• Motor Driver, Navitar Inc.
Interfaces
Las interfaces aquí indicadas para leer los sistemas de medición están integradas en Metric MT:
• SMMX, SM-Motion Control
• IK-220, Heidenhain
• IM BUS, todas las señales m´s usadas, IBR
• Sylvac a través de RS-232 o USB
• Digimatic DMX-1, a través de RS-232 o USB Mitutoyo
• Digimatic DMX-2, a través de RS-232 o USB Mitutoyo
• Digimatic DMX-3, a través de RS-232 o USB Mitutoyo
• S-Box 25, MUX/USB Bobe/Mitutoyo
• B-Box 3, a través de RS-232 o USB Bobe/Mitutoyo
• AK-1 y IK-2, Winecke & Sinske
• QC-100, QC-200, QC-300, QC-5000, Metronic, Heidenhain
• SCD 2-Kanal, 3-Kanal, Märzhäuser
• I-Counter, Hitec
• USB-302, Carmar
• SC-212, Nikon
• KA-Counter, Mitutoyo
• DC-HI-NET, Steinwald Datentechnik
• DEVA0001, Deva Electronics Controls
• Multiplexer, Brecht Elektronik
Mediante las interfaces arriba mencionadas pueden manejarse y utilizarse los transmisores de valores de medición más usuales. No obstante están disponibles en cualquier momento bajo petición integraciones de otras señales.
Sistemas de control de máquina
Los sistemas de medición pueden leerse en los siguientes sistemas de control de máquina (conexión vía Ethernet):
Fabricante Sodick: Ejecución del proyecto sólo a través de Sodick
Fabricante SM Motioncontrol: SMMX
Fabricante Heidenhain: Anilam i-Series, ATEK M, CNC Pilot 4290, CNCPilot 6xx, GRINDplus IT, GRINDplus 640, iTNC 530, MANUALplus 620, MillPlus SP, MillPlus IT DP, MillPlus IT V6xx, TNC 128, TNC 6xx, TNC 320 Descarga de PDF: Indicaciones de instalación
Transductores a través de OPC-UA - MT métrica y "comunicación de plataforma abierta
¿Qué es el OPC (UA)? Desde 1996, la https://opcfoundation.org persigue la unificación de un estándar de comunicación entre máquinas en los procesos de producción. Esta norma debería unificar los distintos protocolos, como Modbus o Profibus. En un primer momento, OPC Classic se limitó al mundo de Windows. Desde 2008, la Fundación OPC ha estado trabajando en la arquitectura para poder integrar todas las máquinas, incluso las que están fuera del mundo de Windows. Así es como surgió la Arquitectura Unificada OPC, u OPC- UA para abreviar. Todas las especificaciones originales de OPC Classic fueron mapeadas a OPC UA.
La comunicación entre los sistemas individuales dentro del universo OPC-UA está encriptada y, por lo tanto, cumple con estándares elevados y a prueba de futuro. En https://opcfoundation.org se pueden encontrar detalles sobre la arquitectura, los estándares, los certificados, la formación, el software, los libros blancos, los miembros y mucho más, así como una comunidad que ofrece ayuda y consejos para crear servidores y clientes.
Servidor o cliente
Un sistema de adquisición de datos, un control de motores u otra máquina equipada con OPC UA pone sus datos a disposición como servidor. Un programa que recupera, muestra y gestiona estos datos actúa como cliente. En el lado del servidor, se especifica la estructura de los datos y el acceso. Desde el exterior, se puede solicitar qué información está generalmente disponible. Además, los usuarios pueden configurarse con derechos de usuario específicos, a los que se les puede dar los correspondientes niveles de acceso, por ejemplo, para ver datos más sensibles o para modificar datos. En este sentido, el servidor proporciona una interfaz similar a la conocida, por ejemplo, de los sistemas operativos con usuarios y contraseñas. Un cliente se conecta al servidor de forma anónima o con nombre de usuario y contraseña, y recibe los derechos previstos para el inicio de sesión. A continuación, el servidor envía los datos deseados (elementos supervisados, suscripción) al cliente tan pronto como se actualizan los datos. Así no tendrás que seguir preguntando si algo ha cambiado. En la siguiente ilustración, la Metric MT funciona básicamente como un cliente.
Configuración de la interfaz: selección de la información:
El software UAExpert debe estar instalado en el PC. Descargue, por ejemplo, aquí: https://www.unified-automation.com/products/development-tools/uaexpert.html
En la parte superior izquierda de la ventana "Proyecto" encontrará la conexión con el servidor. Abajo, en la ventana "Espacio de direcciones", puede buscar los datos deseados y luego arrastrarlos a la ventana central "Vista de acceso a los datos". Los datos se actualizan automáticamente aquí en cuanto hay nuevos contenidos disponibles. Puede ver en cualquier momento qué datos se enviaron y en qué momento, de modo que está constantemente informado sobre la validez de los datos. En cuanto los datos deseados están resumidos, se guarda la configuración en el proyecto. UAExpert crea su propio archivo con la extensión uap, que contiene toda la información en texto plano. NOTA: Las contraseñas no se guardan en el archivo.
Aceptación de datos por parte de Metric MT
El programa Metric MT puede leer en los archivos UAP (cualquier contraseña requerida no está en el archivo). Con la información, el Metric MT se conecta al servidor OPC UA como cliente y configura los datos que se van a supervisar. El Metric MT se actualiza entonces como de costumbre y puede leer y evaluar los sensores en consecuencia.
Cámaras USB que funcionan en Metric en modo de imagen en directo
- IDS uEye todas las versiones (controlador hasta 2.40 para revisiones de placa anteriores, controlador de 64 bit solo a partir de la versión 3.50) (En el caso de las cámaras IDS que no hayan sido suministradas por nosotros, tienen que tener activado Metric con un dongle)
- ABS UK todas las versiones (controladores exclusivamente suministrados por nosotros, controladores de 64 bits automáticos) (En el caso de las cámaras ABS que no hayan sido suministradas por nosotros, tienen que tener activado Metric con un dongle)
- Sentech todas las versiones (En caso de utilizarse cámaras Sentech, por lo general tienen que tener activado Metric con un dongle)
- Imaging Source - sólo cámara DFK 33UX265 - otras cámaras a petición. Las cámaras que no hayan sido compradas por nosotros deben ser desbloqueadas por nosotros con un dongle HASP.
- HIK Robotics. Las cámaras que no hayan sido compradas por nosotros deben ser desbloqueadas por nosotros con un dongle HASP.
Sistemas operativos compatibles
- Windows 7 Professional (sólo hasta la versión 9.03)
- Windows 8.1 Professional (sólo hasta la versión 9.03)
- Windows 10 Professional
- Windows 11 Professional
Las fichas técnicas, la descarga de controladores y la descarga de actualizaciones para el software de medición se encuentran en Actualización - Controlador - Notas.
