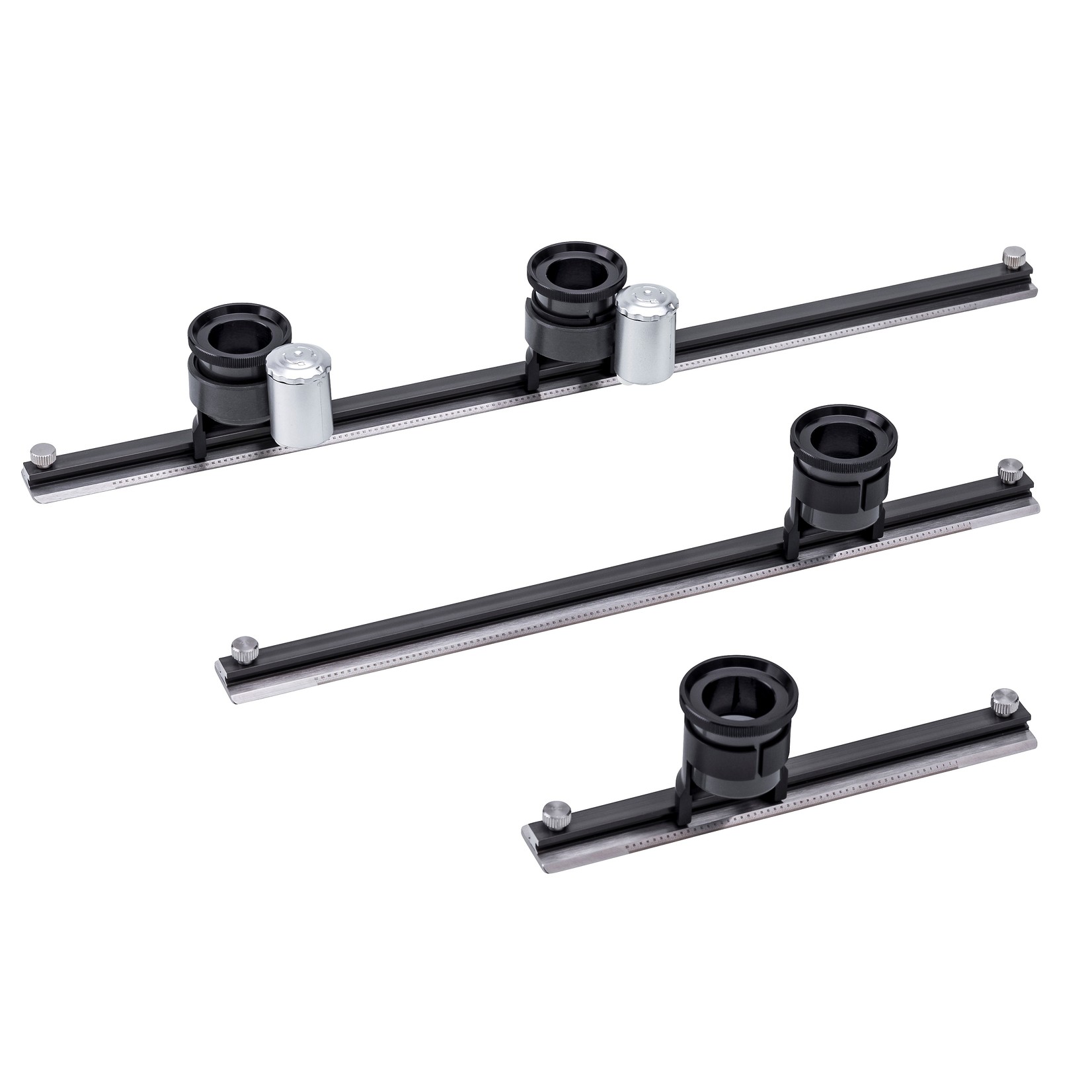

Con las lupas de medición, la medición de distancias más grandes está limitada a la longitud de las escalas. Las escalas metálicas RL son un complemento ideal para una medición rápida y sencilla de longitudes y distancias. Las cuatro longitudes de 100 mm, 212 mm, 300 mm y 400 mm se entregan con una o dos lupas de aumento (lupa de fisuras RL-10 aumentos sin escala) en un estuche de transporte. Las lupas de aumento se desplazan sobre un carril de guía que hay montado en la escala. Durante la medición de longitudes y distancias, asegúrese de que la escala se coloca en paralelo al elemento a medir, para evitar errores de medición. Las escalas metálicas RL, fabricadas con una precisión de ± 0,02 mm, no incluyen ningún informe de pruebas en su entrega.

Las cuatro longitudes estándar de las escalas metálicas se pueden suministrar con una o dos lupas de aumento de 10 aumentos. Además, ambas versiones están disponibles como modelos separados con un LED de iluminación. Por favor tenga en cuenta que en caso de usarse dos lupas la distancia de lectura mínima del centro de la lupa al centro de la lupa es de aproximadamente 32 mm. Bajo petición y con suplemento, las escalas metálicas pueden entregarse con un certificado de calibración (300 y 400 mm) o DAkkS (100 y 212 mm). En ese caso, el plazo de entrega se ampliaría en unas dos semanas. Para fines de instalación, ofrecemos las cuatro escalas metálicas con número de pedido RL-OA como escalas estándar sin lupas ni otras estructuras.

Datos técnicos para las escalas metálicas RL:

• Escala de medición: División = 0,1 mm, marcado 0 10 20 ... (mm)
• Las marcas de división y las cifras presentes en el cuerpo de acero inoxidable están grabadas a láser
• La marca de división tiene un grosor de línea de 0,020 mm
• Precisión de división ± 0,02 mm en toda la longitud de medición (a 20 grados)
• Coeficiente de dilatación térmica: 0% por = % humedad relativa
• Material = 1-4301
• Escala no promediada, centrada en el cuerpo metálico
• Longitud del cuerpo de metal

• 100 mm = Longitud total 150 mm (+ 0,2 mm)
• 212 mm = Longitud total 262 mm (+ 0,2 mm)
• 300 mm = Longitud total 350 mm (+ 0,2 mm)
• 400 mm = Longitud total 450 mm (+ 0,2 mm)

• Anchura del cuerpo de metal = 19,6 mm (DIN 7168 medio)
• Grosor del cuerpo de metal = 2,0 mm (DIN 7168 medio)

Escala metálica RL-100-1-LED
Aumento (1 lupa) 10x
Enfocable Sí
Iluminación 1 Iluminación LED
Campo de visión (lupa) 20 mm
Longitud de medición 100 mm
Graduación 0,1 mm
Óptica (1 lupa) Aplanat, sin distorsiones
Dimensiones con lupa y LED 150 x 55 x 45 mm
Peso 106 gramos
Caja de transporte incluida

Escala metálica RL-212-1-LED
Aumento (1 lupa) 10x
Enfocable Sí
Iluminación 1 Iluminación LED
Campo de visión (lupa) 20 mm
Longitud de medición 212 mm
Graduación 0,1 mm
Óptica (1 lupa) Aplanat, sin distorsiones
Dimensiones con lupa y LED 262 x 55 x 45 mm
Peso 147 gramos
Caja de transporte incluida

Escala metálica RL-300-1-LED
Aumento (1 lupa) 10x
Enfocable Sí
Iluminación 1 Iluminación LED
Campo de visión (lupa) 20 mm
Longitud de medición 300 mm
Graduación 0,1 mm
Óptica (1 lupa) Aplanat, sin distorsiones
Dimensiones con lupa y LED 350 x 55 x 45 mm
Peso 181 gramos
Caja de transporte incluida

Escala metálica RL-400-1-LED
Aumento (1 lupa) 10x
Enfocable Sí
Iluminación 1 Iluminación LED
Campo de visión (lupa) 20 mm
Longitud de medición 400 mm
Graduación 0,1 mm
Óptica (1 lupa) Aplanat, sin distorsiones
Dimensiones con lupa y LED 450 x 55 x 45 mm
Peso 219 gramos
Caja de transporte incluida
